名前: | 掘削装置の設計 | タイプ: | 回転式掘削装置 |
---|---|---|---|
力のタイプ: | ディーゼル | 使用法: | 井戸 |
電圧: | 380V | Power(W): | 15KW |
重量: | 1200KGS | 他の名前: | 掘削装置 |
ドリルの棒径: | 42、50mm | 売り上げ後のサービスは提供した: | 利用できるエンジニア機械類を海外に整備するため |
ハイライト: | X-Y1a回転式井戸の掘削装置,回転式井戸の掘削装置の設計,X-Y1a小さい井戸の掘削装置 |
井戸の掘削装置の供給の、地質調査の掘削装置設計、石のコア試すいの装備

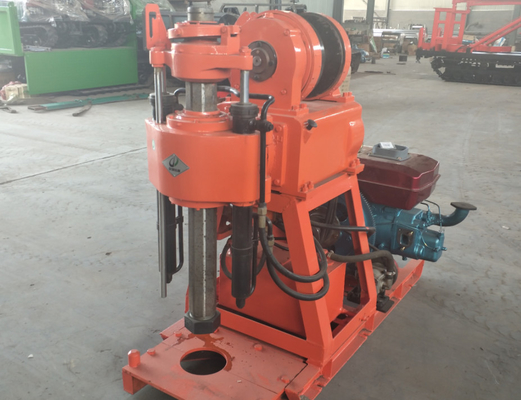

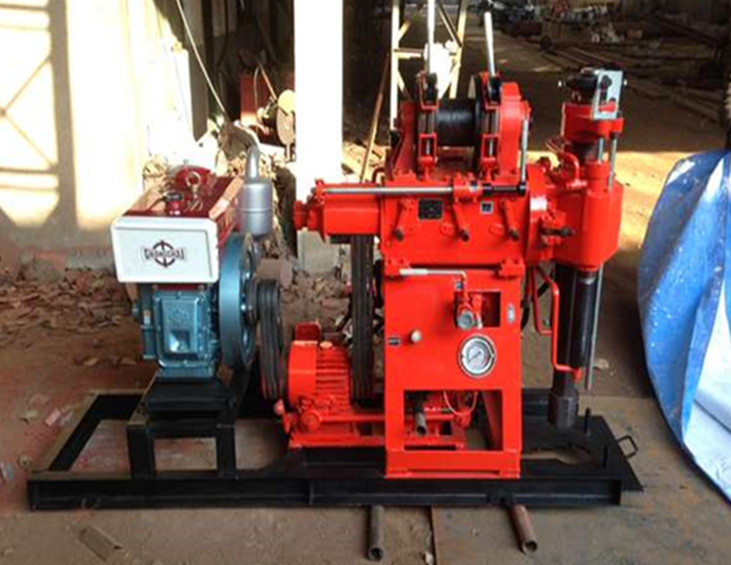

井戸のあく機械の記述:
顧客の要求に従って、XY-1A-4掘削装置はXY-1Aに基づいている泥ポンプを加える。それは一種のポンプを搭載する油圧供給、高速の、高速トルク ベルトおよび可搬性である。適用および規模それは工学の固体鉱物沈澱物そして地質調査の調査、およびさまざまなコンクリート構造物ののぞき穴で主に使用される。ダイヤモンド、合金および鋼鉄ビットは異なった層に従ってあけることができる。
井戸の掘削装置変数
ドリル | 回転ヘッド | ||
鋭い深さ
|
Max.150m |
紡錘の速度
|
1010,790,470,295,140 (r/min) |
穴径
|
Max.150m | 紡錘の打撃 | 450kmm |
ドリルの棒径 | 42.50mm | プルダウン式を細長くしなさい | Max.15KN |
角度の範囲 | 90-75 | 持ち上がる容量を細長くしなさい | 最高。25KN |
油ポンプ | 水ポンプ | ||
モデル | YBC-12/125 | モデル | 横の交換の単動ピストン・ポンプ |
評価される圧力 | 12.5Mpa | 働き圧力 | 最高。1.25Mpa |
流れの速度 | 8ml/r | ||
定格速度 | 1500r/min | ||
起重機 | 力(ディーゼル) | ||
最高。持ち上がる容量 | 15KN | モデル(ディーゼル機関) | 1105 |
高く上がるドラム回転 |
121,76,36 (r/min)
|
評価される力 | 18KW |
ドラム直径 | 140mm | 定格速度 | 2200r/m |
重量 | 600KGのまわり | ||
サイズ | 1620*970*1560mm |
目的そして適用範囲
1. 地質固体鉱物沈澱物および設計の概要の調査そして調査のドリル孔のために主に使用されて
さまざまなコンクリート構造物のための調査およびのぞき穴。
2.ダイヤモンド、合金および鋼鉄粒子のような穴あけ工具は異なった形成に従ってあくことに使用することができる。
3。最終的な穴径が75mmおよび46mmのとき、評価される鋭い深さは100mおよび180m、それぞれである。
それは各々の鋭い深さの110%を超過しない、評価される開始直径は110mmであり、大きい開始直径はに許可される
150mmでであって下さい。
掘削装置の特徴
1. 油圧装填装置によって、訓練効率を労働者の労働の強度を減らすために改善すれば。
2。掘削装置は使用することができる六角形の活動的なドリル棒締め金で止める上部の球が装備されているおよびメカニズムを
機械を停止しないで棒を逆転させなさい。仕事の効率は高い、操作は便利であり、それは安全である
信頼できる。
3.穴の状態の把握を促進する圧力を示す穴の底で圧力計と装備されていて。
4。ハンドルは集中制御のために便利である。
5。掘削装置に動くこと平野か山岳地帯ではたらくことのために適した密集した構造、小型、軽量、強いdecomposability、容易ながある。
1.keepingブラケットは起重機で二重車輪サポート構造を形作るために強い打撃に抗できる取付けられている。
軸受けの2.Vertical回転式機械を保障するために置かれる箱4のカップルに層、複雑な地質条件に砂利を敷く十分で堅い応答がある。
3.This機械は維持に操作に容易な強い伝達トルクのcharactristicsと国民のパテントの技術の先を細くすることのクラッチを採用し、放すある。
4.Using 46x51の活動的なドリル棒高いrigitidy、強い配達トルクとある。
