商品の詳細:
お支払配送条件:
|
| 製品名: | GK 200の地質掘削装置機械 | 掘削深さ: | 200m |
|---|---|---|---|
| ドリル孔の直径: | 300mm | 掘削棒: | 50mm |
| パワー: | ディーゼルエンジン | 泥ポンプ: | BW 160 |
| 販売後サービス: | ビデオサポート | 保証: | 12ヶ月 |
| ハイライト: | 水試錐孔の鋭い機械,穴の掘削装置の下 |
||

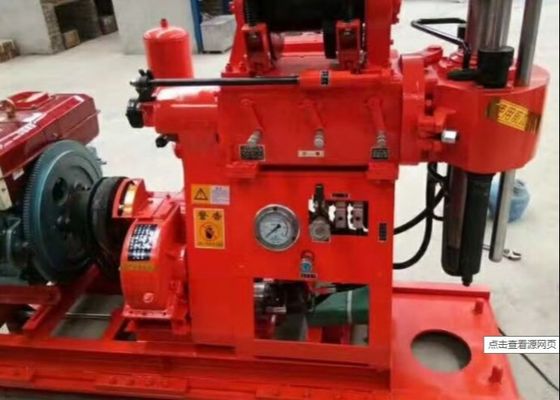

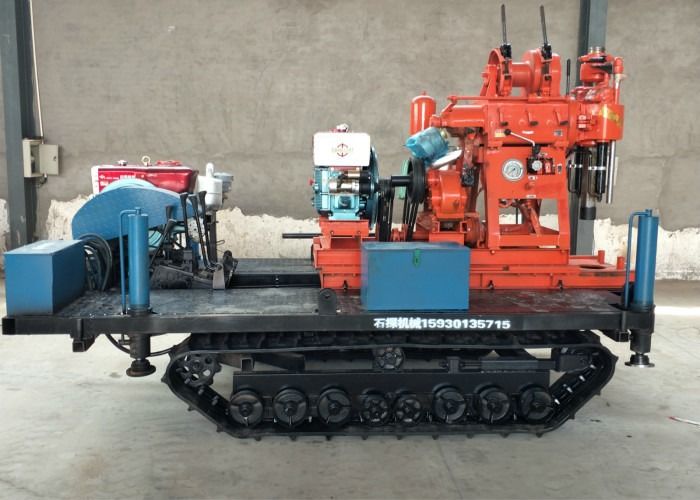

GK 200 地質掘削リグ
製品説明
GK200は、最大掘削深度200M、直径75-300mmの軽量浅孔リグで、油圧給油方式を採用しています。地質一般調査・探査、道路・高層ビル基礎探査、コンクリート構造物の各種孔、河川堤防、路盤グラウト孔掘削および直接グラウト、民生用井戸、地熱セントラル空調などに使用されます。
製品パラメータ:
| 掘削径 | 70mm 93mm 150mm 200mm 300mm | ||
| 掘削深度 | 350m 280m 220m 120m | ||
| スイベルヘッド | |||
|
スピンドル速度 (r/min) |
正転 | 58 101 160 221 234 406 640 | |
| 逆転 | 46 183 | ||
| 最大トルク | 3000N*m | ||
| スピンドルストローク | 600mm | ||
| 最大シリンダー揚力 | 60KN | ||
| 最大シリンダー駆動力 | 45KN | ||
| ホイスト | |||
| ボビン径 | 200mm | ||
| ワイヤーロープ径 | 14mm | ||
| ワイヤーロープ容量 (5階) | 45m | ||
| 揚力 (単管) | 30KN | ||
| ボビン線速度 (2層目) | 0.45 0.785 1.24 1.71m/s | ||
| 移動式オイルシリンダーストローク | 460mm | ||
| 穴からの横移動距離 | 260mm | ||
| オイルポンプ | |||
| 名称 | ホイールオイルポンプ | ||
| タイプ | CB-E25 | ||
| 吐出量 | 25mL/min | ||
| 定格回転速度 | 1500 r/min | ||
| 定格圧力 | 16MPa | ||
| 最大圧力 | 20MPa | ||
| 動力 | ディーゼルエンジン | モーター | |
| タイプ | 395K2 | Y180L-4 | |
| 定格出力 | 20KW | 22KW | |
| 定格回転速度 | 1500r/min | 1470r/min | |
| 寸法 | 2510*950*1820mm | ||
| 重量 (動力含まず) | 1300kg | ||
製品の主な特徴
1. 一般調査、地球物理探査、高速道路・建築工事、発破孔掘削などに使用されます。
2. 油圧自動給餌装置を備え、掘削効率が高い。
3. パイプ交換時の掘削停止を確実にするため、スリップの代わりに油圧チャッキングユニットを装備。
4. レバーが近く、操作が容易で、安全かつ信頼性の高い操作が可能。
5. コンパクトな構造。掘削機、ウォーターポンプ、ディーゼルエンジンがすべて1つのベースフレームに搭載されており、省スペース化を実現。
6. 軽量で分解が容易なため、輸送に適しており、平地および山岳地帯の作業条件に対応可能。
地質探査における安全上の注意点は何ですか？
1. 地質探査ユニットは、地質探査作業エリアの安全ファイルを作成し、動物、植物、微生物の傷害源、伝染病、伝染病源、自然環境、人文地理、交通状況を含める必要があります。地質探査作業エリアの安全ファイル情報および予防措置は、現場オペレーターに適時に開示する必要があります。
2. 地質探査ユニットは、現場の地質探査オペレーターにフィールドサバイバルガイドとサバイバルキットを提供し、困難で危険なエリアのフィールド地質探査プロジェクトチームに効果的な無線通信機器を提供する必要があります。
金州石壇機械設備有限公司 主な製品：
空気圧掘削リグ / エア掘削リグ (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 およびその他の空気圧井戸掘削リグ)、クローラー式井戸掘削リグ / トレーラー搭載型掘削リグ / 井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコア掘削リグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル井戸掘削リグ (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 および 30衝撃掘削リグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機) クローラー式トラックアンダーキャリッジ、掘削泥水ポンプ (BW150, BW160, BW200, BW250, BW850シリーズ掘削泥水ポンプ)、掘削用エアコンプレッサー、井戸掘削ビット (PDCドリルビット、トライコーンビット、DTHボタンビット)、井戸掘削パイプ、掘削リグスペアパーツ (掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント)、トラックトランスポーター
高品質、専門的なアフターサービス、ご注文をお待ちしております
