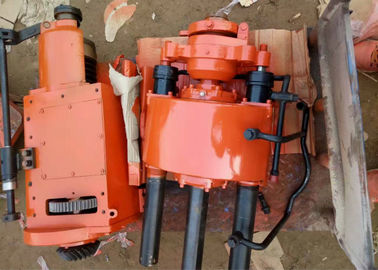

承認される井戸の掘削装置ISO 9001のためのドリルのGyrator耐久のアセンブリ赤い色

承認される井戸の掘削装置ISO 9001のためのドリルのGyrator耐久のアセンブリ赤い色

構造:gyratorの部分のほとんどは縦シャフト箱に取付けられています。小さい斜めギヤはスプラインを通した内部ギヤ シャフトに取付けられます。リング座席にリング型の「T」のボルトがあり、5つの「T」のボルトによって結合されます。袖は固定であり、角の訓練を達成するためにgyratorの傾き角度を調節するために「T」のボルトのナットはゆるめることができます。

gyratorと変速機間の関係は8つのボルトが付いている変速機ボディのタレットの座席を修理することです。大きい斜めギヤはキーによって縦のブッシュによって接続され、縦のブッシュは縦シャフトの縦シャフトを回すためにそれにより縦シャフトを運転する六角形の穴を通して縦車によって、接続されます。袖は軸方向に動かすことができ動きはシリンダーの上部の部屋かより低い部屋にピストン棒およびビームを押すことによって実現されます。
上シャフトは上の袖によって終わり、上の袖は6つの鋼球を与えられます。反処理のハンドルが下方に押されるとき、6つの鋼球は内部のジャケットを通した縦シャフトの中心の方に押され、ドリル管の半円形コミュニケーション溝は上部シャフトで埋め込まれます。ドリルの動きを実現するためにの中で、ドリル管は機械で締め金で止められます。ハンドルが持ち上がるとき、鋼球はドリル管間離れて、逆になることができます。
縦シャフトの打撃のスケールを表示するためには、六角形の穴が付いている上の袖は縦シャフトの上部端に整理され、回転式動きは六角形機械のドリル管に送信することができます。
