商品の詳細:
お支払配送条件:
|
| タイプ: | 地質掘削装置機械 | 電源タイプ: | ディーゼル |
|---|---|---|---|
| 使用: | 井戸、鉄道、コア試すい | 掘削深さ: | 100m |
| サイズ (L*W*H): | 1640×1030×1440mm | ドリル管の直径: | 42MM |
| スピンドル速度: | 142、285、570（r/min) | モデル: | YBC-12/125 |
| 定格圧力: | 12.5MPa | モデル（ディーゼル機関）: | 1105 |
| 定位電源: | 18kw | 体重: | AROUND500KG |
| パワー (w): | 15KW | 製品名: | 完全な油圧コア試すいの装備 |
| 色: | 黄色かご希望に | あく角度: | 90 ~75° |
| ハイライト: | X-Y1地質掘削装置機械,地質掘削装置機械DTH,100mの地質掘削装置機械 |
||

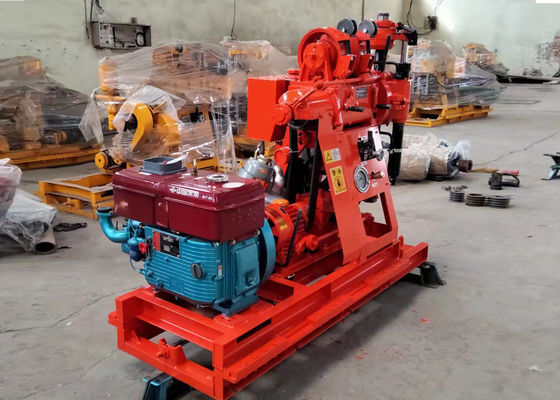

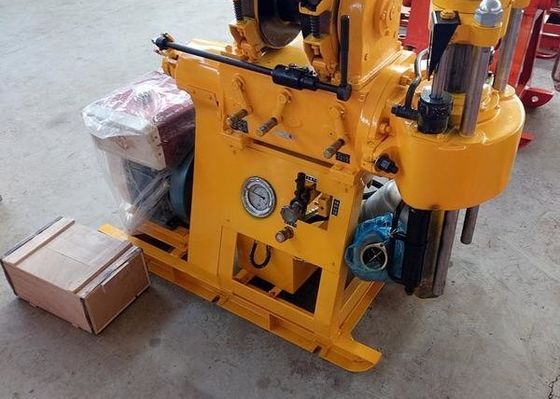

XY-1 鉱山水井 核掘削装置 地質探査掘削装置
適用する地質掘削装置
XY-1リグは,水力給水付きの軽薄な穴掘りです.探査,地質物理探査,道路と建物の探査,小型水井の掘削などに適用されます.
1自動水力補給メカニズムを持つ, 掘削効率を向上させ,労働強度を削減します.
2ボールカセットの固定装置を使用し,非停止ダウンバー,便利な操作,安全かつ信頼性を実現することができます.
3穴を操作しやすく,穴の底に圧力計の指示を付けています.
地質掘削装置の技術パラメータ
| 掘削装置 | |
| 掘削直径 (mm) | 110 |
| 掘削深さ (m) | 100 |
| 掘削管の直径 (mm) | 42 |
| 掘削角度 (°) | 90~75 |
| 装置のサイズ (L*B*H) | 1640* 1030* 1440 (ミリ) |
| リグ重量 (エンジンを除く) | 500 |
| ギラター | |
| スピンドル速さ (4ギア) (r/min) | 142,285,570 |
| スピンドル移動 (mm) | 450 |
| スピンドル無負荷提起 最大移動速度 (m/s) | 0.05 |
| スピンドル 負荷減量なし 最大移動速度 ((m/s) | 0.067 |
| スピンドルの最大給水圧 (KN) | 15 |
| スピンドルの最大持ち上げ力 (KN) | 25 |
| スピンドルの最大出力トルク (KN• m) | 0.5 |
| ウインチ組 | |
| リンチ 最大持ち上げ力 (単一のロープ) ((KN) | 10 |
| ロール速度 (r/min) | 55,110,220 |
| ローリングの周回速度 (m/s) | 0.42,0.841.68 |
| リール直径 ((mm) | 145 |
| ワイヤロープ直径 (mm) | 9.3 |
| ワイヤロープ密度 (m) | 27 |
| ブレーキ直径 (mm) | 230 |
| ブレーキ帯幅 (mm) | 50 |
| 水ポンプ | |
| パンプタイプ | 横軸単気筒 双作用 |
| 最大運動量 (モーター) ((L/min) | 95(77) |
| 作業圧 (Mpa) | 0.7 |
| シリンダー直径 (mm) | 80 |
| ピストン・ストローク (mm) | 100 |
| 最大許容圧 (Mpa) | 1.2 |
| オイルポンプ | |
| オイルポンプタイプ | ギアポンプ |
| 定数圧 (Mpa) | 12.5 |
| 定量流量 (ml/r) | 20 |
| 定数速度 (r/min) | 800〜2500 |
| ディーゼルエンジンまたはモーター | |
| ディーゼルエンジン | ZS1100 |
| 定数電源 (KW) | 12.1 |
| 定速 (r/min) | 2200 |
| 定数圧力 (Mpa) | 11 |
| エンジンの種類 | Y160M - 4 |
適用効果の説明
1合金,ダイヤモンド,複合材料の切り口の選択によって,異なる底部を掘る.
22~9級の砂地や岩石を掘り出すことができます
