商品の詳細:
お支払配送条件:
|
| 製品名: | XY-1Aの地質掘削装置機械 | 掘削深さ: | 150メートル |
|---|---|---|---|
| 穴の直径: | オーダーメイド | 体重: | 500kg |
| 電圧: | 380V | 証明: | ISO9001 |
| 電源タイプ: | ディーゼル | 保証: | 1 年 |
| 適用する: | 井戸の訓練、地質調査 | 販売後サービス: | ビデオサポート |
| ハイライト: | 地質掘削装置XY-1A,地質掘削装置150メートルの深さの,ISOの証明の地質掘削装置 |
||

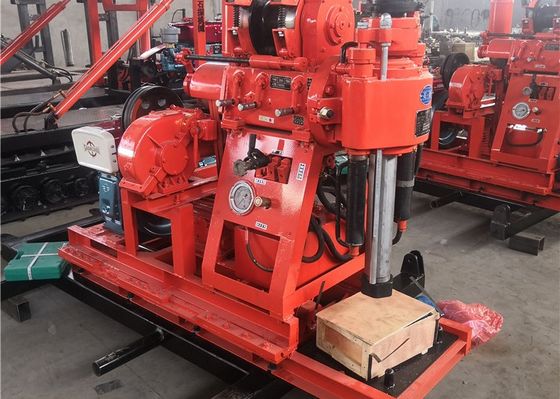

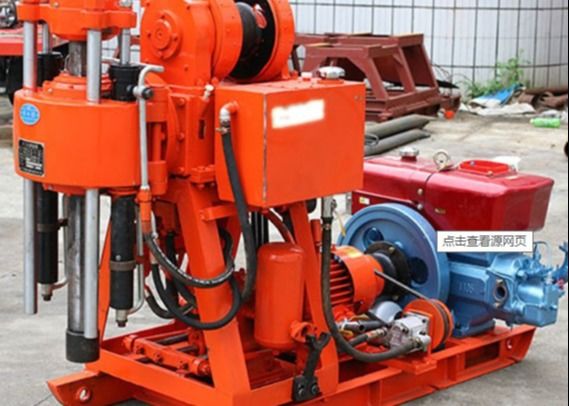

XY-1A 地質掘削機
XY-1A 地質掘削機 紹介
主に固体鉱物鉱山の勘探と工学地質調査,様々なコンクリート構造の検査穴に使用されています.それは,水力供給のポータブル掘削リグです工業や民間の建物,鉄道,水力発電,交通機関,橋,ダム基盤,その他の建物のエンジニアリング地質調査に適しています.これは,技術調査のためのポータブルで多目的の掘削リグです. 主に固体堆積物の一般調査と技術地質調査に使用されます.钻石合金と鋼の粒のビットは,異なる層に応じて掘削のために選択することができます.この機械は,また,地工学掘削作業のために設計されていますまた,鉱山探査作業にも最適な選択であり,優れた性能と信頼性を提供しています.
XY-1A 地質掘削機 技術的な詳細
| 掘削直径 (mm) | 75,91,110,130,150,300 |
| 掘削深さ (m) | 150,100,70,50,30 |
| 掘削管の直径 (mm) | 42,43 |
| 掘削角度 (°) | 90~75 |
| 装置のサイズ (L*B*H) | 1700 * 780 * 1274 (ミリ) |
| リグ重量 (エンジンを除く) | 540 |
| ギラター | |
| スピンドル速さ (4ギア) (r/min) | 140,295,470,790,1010 |
| スピンドル移動 (mm) | 450 |
| スピンドル無負荷提起 最大移動速度 (m/s) | 0.05 |
| スピンドル 負荷減量なし 最大移動速度 ((m/s) | 0.067 |
| スピンドルの最大給水圧 (KN) | 15 |
| スピンドルの最大持ち上げ力 (KN) | 25 |
| スピンドルの最大出力トルク (KN• m) | 0.5 |
| ウインチ組 | |
| リンチ 最大持ち上げ力 (単一のロープ) ((KN) | 11 |
| ロール速度 (r/min) | 36,76,121 |
| ローリングの周回速度 (m/s) | 0.31,0.661.05 |
| リール直径 ((mm) | 140 |
| ワイヤロープ直径 (mm) | 9.3 |
| ワイヤロープ密度 (m) | 35 |
| ブレーキ直径 (mm) | 252 |
| ブレーキ帯幅 (mm) | 50 |
XY-1A 地質掘削機利点:
15つのギアで,最大速度は1045r/minに達し,ドリルの効率を向上させる.
2. 53 x 59 掘削棒採用,高硬さと強い送送トルク.
3機械は国有特許技術---コンパークラッチを搭載しており,強いトランスミッショントーク,操作が簡単,保守が無料の特徴があります.
4ワインチには大きなモジュール・プラネタリ・ギアを使い サポート・フレームを追加し ワインチの持ち上げ・ブレーキ能力を大きく高めます
5垂直スピッドは,回転機械が砂岩層やその他の複雑な地質学的条件に十分な硬さを持っていることを保証するために,ベアリングの4つのグループによって固定されています.
XY-1A 地質掘削機ロータリー駆動プロセス:
ディーゼルエンジンは,コップリングの減速器のワームを通って回転するために,ワームの三角電輪を駆動します.Vベルトを通って,ギアボックスの卸荷支架に空き袖を駆動します.Vベルトポーリーは,クラッチによって接続されています変速箱が速度を変更した後,ギアが回転ギアシャフトとマッシュして小さな曲面ギアを動かす.大きくベーブルギアと垂直シャフトを回転クラッチが切断された場合,ローターは停止します.
ハイスト駆動:リッチの動きはギアボックスから送信されます.ギアボックスのギアがギアとマッシュされ,その3つの速度はリッチのトランスミッションギアに送信できます.ワッチのシャフトを回転させるために惑星のギアメカニズムとブレーキを保持する
