商品の詳細:
お支払配送条件:
|
| タイプ: | 地質掘削装置機械 | 電源タイプ: | ディーゼル |
|---|---|---|---|
| 使用: | 井戸、鉄道、コア試すい | 掘削深さ: | 100m |
| サイズ (L*W*H): | 1640×1030×1440mm | ドリル管の直径: | 42MM |
| 試錐孔の俯角: | 90°~75 | スピンドル速度: | 142、285、570（r/min) |
| モデル: | YBC-12/125 | 定格圧力: | 12.5MPa |
| モデル（ディーゼル機関）: | 1105 | 定数電源: | 18KW |
| ハイライト: | X-Y1設計の掘削装置,100mの設計の掘削装置,多機能の設計の掘削装置 |
||
用途
井戸掘削リグ

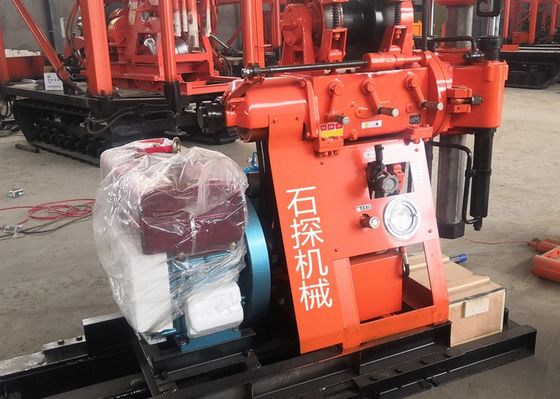

Y-1コア掘削リグは、一般的な探査と調査、地球物理探査に適しています。道路と建設調査、発破孔およびその他の掘削作業。
油圧自動送り装置付き。掘削効率の向上。
上部球形ジョー付きの保持機構は、チャックの代わりに用いられます。ロッドはシャットダウンせずに交換できます。
集中ハンドル、簡単な操作、安全で信頼性があります。

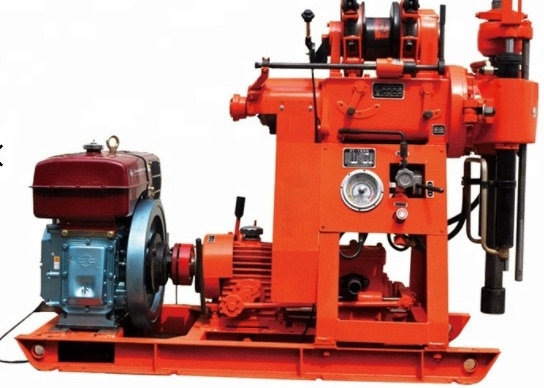

掘削機、ポンプ、ディーゼルエンジンは、コンパクトな構造で小さな現場面積を占めるために、共通のベースフレームに取り付けられています。
| 井戸掘削リグ 技術パラメータ | |
| 掘削リグ | 掘削直径(mm) |
| 110 | ピストンのストローク(mm) |
| 100 | ドリルパイプ直径 (mm) |
| 42 | 掘削角度(°) |
| 90~75 | 機器サイズ(L * B * H) |
| 1640* 1030 * 1440 (mm) | リグ重量 (エンジンを除く) |
| 500 | |
| ジャイレータ | スピンドル速度 (4速) (r/min) |
| 142,285,570 | スピンドル移動量(mm) |
| 450 | スピンドル無負荷最大移動速度(m/s) |
| 0.05 | スピンドル無負荷落下最大移動速度(m/s) |
| 0.067 | スピンドル最大送り圧力(KN) |
| 15 | スピンドル最大揚力(KN) |
| 25 | スピンドル最大出力トルク(KN• m) |
| 0.5 | |
| ウィンチアセンブリ | ウィンチ最大揚力 (シングルロープ)(KN) |
| 10 | リール速度 (r/min) |
| 55,110,220 | リール周速度(m/s) |
| 0.42,0.84 ,1.68 | リール直径(mm) |
| 145 | ワイヤーロープ直径(mm) |
| 9.3 | ワイヤーロープ密度 (m) |
| 27 | ブレーキ直径(mm) |
| 230 | ブレーキバンド幅 (mm) |
| 50 | |
| ウォーターポンプ | ポンプタイプ |
| 水平単気筒複動 | 最大排気量 (モーター)(L/min) |
| 95(77) | 作動圧力 (Mpa) |
| 0.7 | シリンダー直径 (mm) |
| 80 | ピストンのストローク(mm) |
| 100 | 最大許容圧力 (Mpa) |
| 1.2 | |
| オイルポンプ | オイルポンプタイプ |
| ギアポンプ | 公称圧力 (Mpa) |
| 12.5 | 定格流量(ml/r) |
| 20 | 定格速度(r/min) |
| 800-2500 | |
| ディーゼルエンジンまたはモーター | ディーゼルエンジン |
| ZS1100 | 定格出力 (KW) |
| 12.1 | 定格速度 (r/min) |
| 2200 | 定格圧力(Mpa) |
| 11 | モータータイプ |
Y160M - 4
5. 軽量で分解が容易で、移動が簡単で、平野や山岳地帯での作業に適しています。
アフターサービス:
- 新しい機械の技術トレーニング。
- 品質問題については、現場サービスをご利用いただけます。
- 機械のメンテナンスについてタイムリーなリマインダー。
- さまざまな地質条件に対応する建設ソリューションを提供します。
- 摩耗部品についてお知らせします。
- 7*24時間体制でご質問にお答えします。
部品:
Hardrockは、最高の性能を発揮するように設計および寸法が決められた純正工場’sのスペアパーツをお客様に推奨しています。
保証:
