商品の詳細:
お支払配送条件:
|
| Product Name: | XY-1A Water Well Drilling Rig | Power Type: | Diesel / 13.3kw |
|---|---|---|---|
| Model Number: | XY-1A | Drill depth: | 150m |
| Usage: | Water Well | Color: | Yellow,Yellow or as your rquest |
| Application: | Geological Exploration | Drilling angle: | 90 ~75° |
| Drilling Diameter: | Customized | Dimensions: | 1100*600*500mm, 600*650*2330mm, |
| Warranty: | 12 months | After-sales service provided: | video technical support |
| ハイライト: | 深さ150mの井戸掘削リグ、ポータブルボアホール掘削機150m、13.3kwボアホール掘削機,Portable Borehole Drilling Machine 150m,13.3kw Borehole Drilling Machine |
||

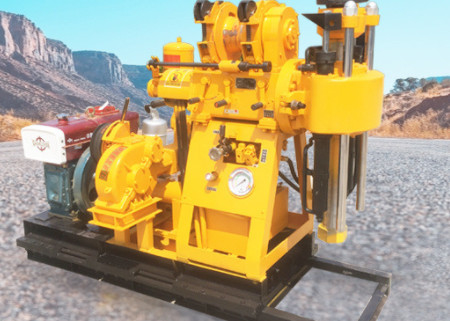

XY-1A 水井掘削リグ 150メートル深さ
XY-1A 水井掘削リグ私は紹介
XY-1Aの掘削装置は主に地質学的な一般調査と探査,道路と高層ビルディングの基礎探査,コンクリート構造の穴の種類,川堤,地温中央エアコン家庭井戸,掘削産業井戸,掘削調査地質採取,SPTサービスなどに広く使用される小型掘削装置.顧客の要求に応じて50-200mmまたはより大きい.
XY-1A 水井掘削リグテクニカル
| Xy -1 掘削装置 | 穴の直径 | mm | 150 |
| 掘削深さ | m | 150 | |
| 掘削管の直径 | mm | 42 | |
| 穴の傾き | ° | 90°75° | |
| リグの寸法 (L×B×H) | mm | 1640×1030×1440 | |
| ドリル重量 (エンジンを除く) | 体重 | 500 | |
|
バイロスコープ
|
スピンドル速さ (三ブロック) | r/min | 142,285,570 |
| スピンドル移動 | mm | 450 | |
| 最大移動速度 | m/min | 3 | |
| 垂直最大供給力 | KN 関連品 | 15 | |
| 垂直最大起力 | KN 関連品 | 25 | |
| ウインドラス | 持ち上げ能力 (単速ロープ) | KN 関連品 | 10 |
| ドラム速度 | r/min | 55,110,220 | |
| ドラムの周回速度 | m/s | 0.42,0.84,1.68 | |
| ドラム直径 | mm | 145 | |
| ワイヤロープ直径 | mm | 9.3 | |
| ロープの重さ | m | 27 | |
|
ブレーキの直径
|
mm | 230 | |
| ブレーキ帯の幅 | mm | 50 | |
| 水ポンプ | ポンプタイプ | 横軸単気筒 二重作用 | |
| 最大移動量 |
L/分 |
95(77) | |
|
最大許容圧
|
MPa | 1.2 | |
| 作業圧 | MPa | 1.2 | |
| シリンダー直径 | mm | 80 | |
| オイルポンプ | ポンプタイプ | ギアポンプ | |
| パワー | KW | 16.2 | |
| 定数圧力 | MPa | 12.5 | |
| モータータイプ | YBC-12/125 | ||
| 移動 | L/r | 12 | |
| 定速 | r/min | 2000 |
XY-1A 水井掘削リグ 特徴
1水力補給装置により 掘削効率が向上し 労働力も減少します
2リグは,上側の球状のマハブを保持するメカニズムと,シャットダウンせずに交換できる六角ケリーで装備されており,高効率で安全で信頼性があります.
3穴の下の圧力計が設置され,穴内の状態を制御するために圧力を表示します.
4コンパクトな構造,小容量,軽量,高度な脱ぎ取り,容易な輸送,平原での操作に適しています.
現地調査と土壌調査
敷地調査や土壌調査は,建設計画のある敷地内の地下状態に関する情報を入手するために行われます.土壌探査は,その場所の天然土壌堆積物のプロファイルの決定からなる.土壌のサンプルを採取し,土壌の工学特性を決定する.
パッドフォークを取り出すためにリッチの右ハンドルを移動し,穴を開けたパイプを取り出し,コアチューブを設置掘削ツールを掘削穴の上部に上げます.変形直径の関節の溝が入口に近いとき,この装置は,パッドフォークを使用して,ブロックし,リフターを取り除く.
水井の掘削装置の掘削過程で注意を払うべき側面
ビットは水井の掘削リグの掘削で非常に重要な役割を果たしますが,ビット品質は水井の掘削の効率と質に直接影響します.したがって,選択プロセスにおいて生産と運用を改善するために,いくつかの側面に注意を払う必要があります.
1. 水井の掘削リグの掘削ビットの掘削構造が掘削された後,中央掘削ツールは間に合って交換する必要があります.まず,穴の底を掃除する必要があります.穴の底にある残留物を吹き飛ばす必要があります. 掘削ビットの回転を停止した後,水井掘削リグの掘削ツールをゆっくりと引き上げることができます. 引き上げ力は掘削ツールを引き上げるのにちょうど十分であるとき,最も適した方法です.
2. 掘削過程中,水井掘削装置の掘削を要約しなければならない.また,ハウスのフォローアップ状況を注意深く観察する必要があります.穴の具体的な状況を把握するさらに,水井の掘削装置内の掘削棒は,掘削過程中に強制的に引き出されてはならない.
3水井掘削装置の穴の底に残留岩渣が多くなり,変角点の回転部分が岩渣に固まってしまいます.引き戻しと生産に影響を与えるこのとき,空気圧を輸送し,再び穴を掃除し,短時間でDTHハンマーを動作させ,再び中央掘削ツールを上げます.
