| 名前: | 地質掘削装置機械 | パワー (w): | 11kw |
|---|---|---|---|
| 体重: | 525kg | 寸法: | 1800×835×1150mm |
| 使用: | 石炭 | モデル番号: | XY-1A |
| ハイライト: | DTH の鋭い機械,穴の掘削装置の下 |
||

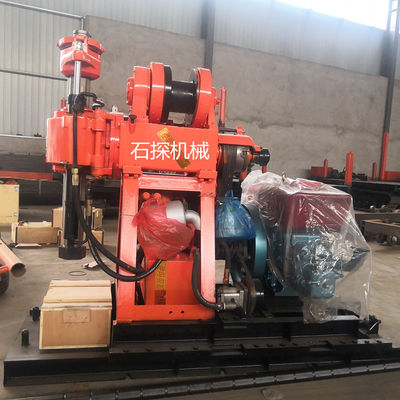

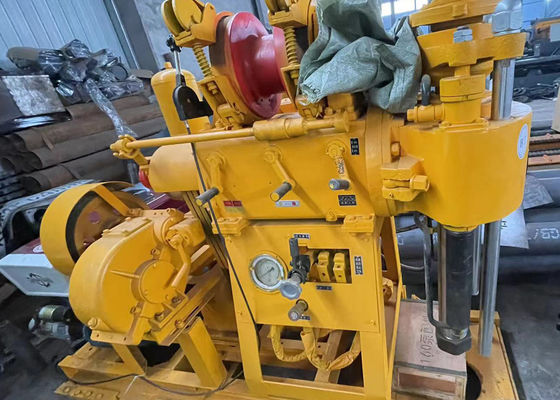

XY-1A 軌道を搭載した地質掘削装置30m~150m 物理的な調査のための深さ
XY-1A機械のより広い適用性のために,ユーザーの異なるニーズを満たすために. 掘削,同じベースに設置されたポンプとディーゼルエンジン掘削深さは150メートル
1XY-1A 低速掘削リグ エンジニアリング・地質調査鉄道,公益事業,交通機関,橋,ダム基盤,その他の建物に適した
2地質核の掘削,物理調査,小型スライディングホール掘削,爆撃ホール
3小型の井戸を掘る
生産基地と4輪トレーラーリグ, 2基とリグ, クローラー・シャシーとリグ,クローラー・シャシーと水力降降機台,または顧客の要求に応じて特殊な製造加工.
|
技術パラメータ
|
||
|
1基本パラメータ
|
穴の直径
|
75,91,110,130150mm
|
|
掘削深さ
|
150,100,70,5030m
|
|
|
掘削管の直径
|
42mm
|
|
|
穴の傾き角
|
90~75°
|
|
|
ドリルの大きさ
|
1433×697×1273mm
|
|
|
重量 (エンジンを除く)
|
525kg
|
|
|
2ギラター
|
垂直速度 (4ステップ)
|
71,142,310620回転/分
|
|
垂直移動
|
450 mm
|
|
|
最大移動速度に対する垂直負荷
|
0.05 m/s
|
|
|
最大垂直負荷を減速する
|
0.067 m/s
|
|
|
最大給餌力
|
15 KN
|
|
|
最大垂直重力
|
30 KN
|
|
|
最大出力トルク
|
1.25 KN.m
|
|
|
3ウィンドラス
|
最大重量から (単一のロープ)
|
15 KN
|
|
ドラムの速度
|
19,38,84,168回転/分
|
|
|
太鼓の周周速度 (二層)
|
0.166,0.331,0.733,1.465 m/s
|
|
|
ドラム直径
|
140mm
|
|
|
ワイヤロープの直径
|
9.3mm
|
|
|
ワイヤロープの容量
|
35m
|
|
|
ブレーキの直径
|
252mm
|
|
|
ブレーキ帯の幅
|
50mm
|
|
|
4. オイルポンプ ((モデルYBC-12/80)
|
定数圧力
|
8 MPa
|
|
流れ
|
8 ml/日
|
|
|
定速
|
1500回転/分
|
|
|
5. 電動機械
|
エンジンタイプ:ZS1105-1
|
定位電源:12.1 KW
|
|
定速:2200回/分
|
||
|
エンジン型:Y160M-4
|
定数電源:11 KW
|
|
|
定速:1460 r/min
|
||
16角駆動棒のボールカセット保持メカニズムがあり,非停止ダウンレバー,高効率,安全性および信頼性を実装することができます.
2穴の位置を把握しやすい.
3操作が簡単です
4小型のリグ構造,小型,軽量,操作し分解しやすさ,平原や山岳地域向け
