プロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380V

サービス要約

プロフェッショナル掘削リグ / XY-1A クローラーマウント掘削リグ XY-1A エンジニアリング掘削リグ 特徴: 掘削リグ XY-1A 型地熱井掘削車は、軽量、高効率、多機能な掘削孔設備です。先進的な構造、使いやすさ、高効率、信頼性、耐久性などの特徴を備え、井戸掘削、農業灌漑、空気孔、地熱井戸掘削などに広く使用されています。特に山岳地帯や岩盤地帯での水利エンジニアリングに最適です。 XY-1A エンジニアリング掘削リグ パラメータ 基本 仕様 値 回転部 仕様 値 掘削深度(m) 59 75 91 110 130 150 垂直軸回転速度 (4段変速) (r/min) 71 142 310 ...

今すぐ問い合わせる
今すぐ問い合わせる
サービス説明

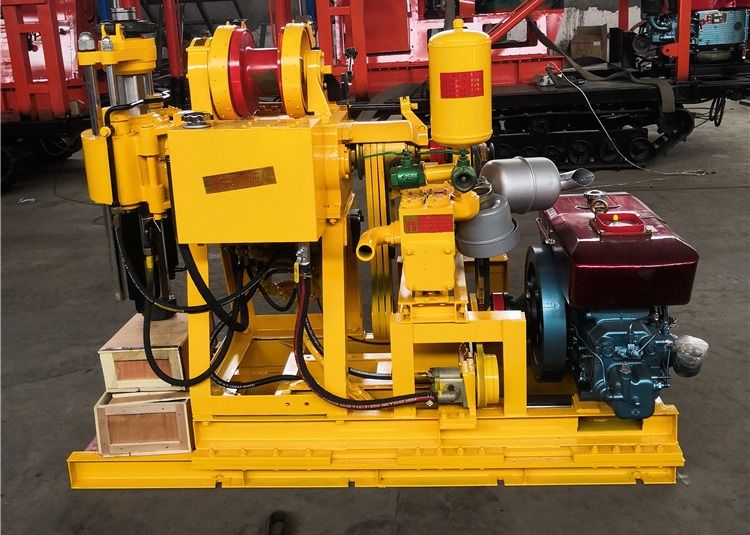

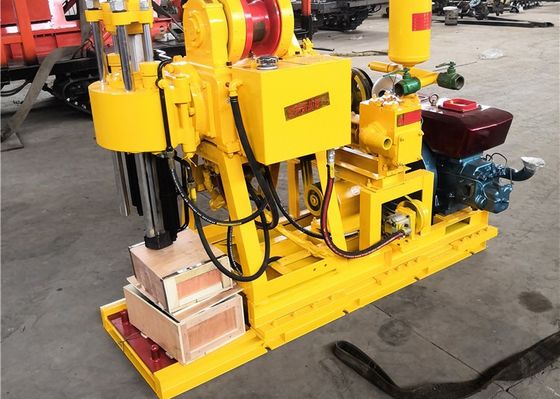

プロフェッショナル掘削リグ / XY-1A クローラーマウント掘削リグ





XY-1A エンジニアリング掘削リグ 特徴:



掘削リグ XY-1A 型地熱井掘削車は、軽量、高効率、多機能な掘削孔設備です。先進的な構造、使いやすさ、高効率、信頼性、耐久性などの特徴を備え、井戸掘削、農業灌漑、空気孔、地熱井戸掘削などに広く使用されています。特に山岳地帯や岩盤地帯での水利エンジニアリングに最適です。



XY-1A エンジニアリング掘削リグ パラメータ



基本 仕様 値 回転部 仕様 値
掘削深度(m) 59 75 91 110 130 150

垂直軸回転速度

(4段変速) (r/min)

71 142 310 620
孔径 (mm) 200 150 100 70 50 30 垂直ストローク(mm) 450
ロッド径(mm) 42 無負荷時最大上昇速度 (m/s) 0.05
掘削角度 90°—75° 最大下降速度 (m/s) 0.067
全体寸法(mm) 1433*697*1273 垂直軸最大送り力 (KN) 15
重量(動力源なし)KG 525 垂直軸最大吊上重量 (KN) 25
ウインチ 最大吊上力 (単線) KN 15 垂直軸最大出力トルク (KN. m) 1.25
ドラム回転速度(r/min) 19 38 84 168 オイルポンプ 型式 YBC—12/80
ドラム径(mm) 140 定格圧力 (MPa) 8
ワイヤーロープ径(mm) 9.3 流量 (ml/r) 8
ワイヤーロープ容量(m) 35 定格速度 (r/min) 1500
ブレーキ径(mm) 252 動力源 種類 ディーゼルエンジン 電動モーター
バンド幅(mm) 50 型式 ZS1105 Y160M—4



XY-1A エンジニアリング掘削リグ パラメータ:

この掘削機は、主に固体鉱床のダイヤモンド掘削および硬質合金掘削に使用されます。同時に、エンジニアリング地質探査掘削および杭孔掘削にも使用できます。



XY-1A エンジニアリング掘削リグ主な特徴



1. 機械式伝達構造は、コンパクトな構造、軽量、回転垂直軸の大径、大型で剛性の高いリグからのサポートという利点があります。六角ドライブ掘削ロッドを備えたチェイス孔径垂直軸は、トルク伝達を維持します。
2. リグは高速で適切な速度範囲を備えており、小径ダイヤモンド掘削、大径硬質合金掘削、およびあらゆる種類のエンジニアリング掘削孔のニーズを満たすことができます。
3. 送り工程の制御における油圧システムは、送り圧力を調整できるだけでなく、送り速度も調整できるため、さまざまな掘削ニーズに対応できます。
4. 底孔圧力計を備えており、掘削圧力を把握しやすいです。
5. クラッチは、一般的に良好で、修理が容易です。
6. 制御が集中しており、使いやすいです。
7. 電動スタートを使用することで、作業員の労働強度を軽減します。
8. 6段変速で、広い速度範囲を備えています。
9. 垂直軸は八角形構造で、高トルク駆動により適しています。



プロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380Vプロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380Vプロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380Vプロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380Vプロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380Vプロの探査掘削リグ / XY-1A エンジニアリング掘削リグ 380V​



錦州石壇機械設備有限公司 主な製品:

空気圧掘削リグ / エア掘削リグ(ST-180、ST-200、ST-260、ST-300、ST-350、ST-400、ST450、ST-450、ST-500、ST-600、ST-800およびその他の空気圧水井戸掘削リグ)、クローラー水井戸掘削リグ / トレーラーマウント掘削リグ / 水井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削設備 / ダイヤモンドコア掘削リグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル水井戸掘削リグ(ST-30、ST-50、XY-1A、XY-1B、XY-2、XY-2B、GK180、GK200、GY150、GY200および30衝撃掘削リグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機)、クローラークローラーアンダーキャリッジ、掘削泥ポンプ(BW150、BW160、BW200、BW250、BW850シリーズ掘削泥ポンプ)、掘削用エアコンプレッサー、水井戸ドリルビット(PDCドリルビット、トライコーンビット、DTHボタンビット)、水井戸ドリルパイプ、掘削リグスペアパーツ(掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント)、トラックトランスポーター

高品質、専門的なアフターサービス、ご注文をお待ちしております

サービスのカスタム属性

ハイライト

油圧クローラー掘削装置

,

探査ドリルリグ

モデル:
XY-1B エンジニアリング・ドリリング・リグ
名前:
油圧クローラー掘削リグ
電圧:
380V
オイルポンプモデル:
YBC-20/125
体重:
525kg
掘削図:
75~300mm
穴dia。:
42MM
掘削深さ:
200 、150、100、70、50、30
