商品の詳細:
お支払配送条件:
|
| モデル番号: | GY300 | ドリルの管長さ: | 4.2M |
|---|---|---|---|
| 使用: | 地質学 と 鉱物 探査 | 訓練METHOLD: | 泥の訓練 |
| 最高の紡錘の速度: | 30-1050r/分 | 機械名: | 小型グルーティングホールウィンチのための穴掘りリグ |
| 電源タイプ: | ディーゼル | タイプ: | 核掘削装置 |
| ハイライト: | ロックコアボール盤,地質鋭い機械 |
||

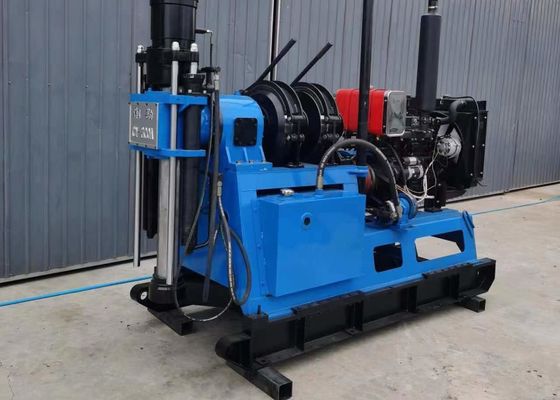

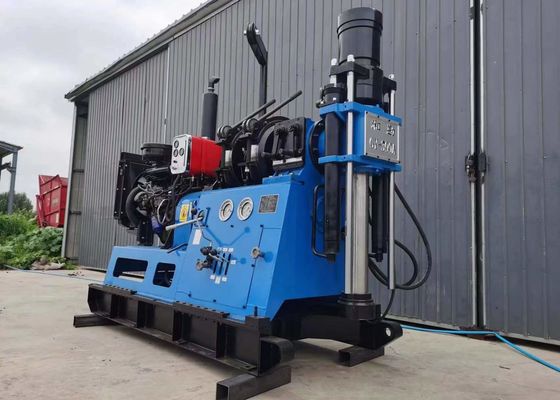

GY300m 小型グルーティングホールウィンチのための掘削リグ
適用する
Gy-300の掘削装置は,中小穴の掘削装置である.それは,合金とダイヤモンドに基づく大小口径の掘削装置に適しているだけでなく,建築工学における 工学 地質調査 工学 建築工学水力発電,高速道路,鉄道,港湾などの分野です.その外観は,添付写真です.
テクニカル仕様
1掘削能力 | ||||
コア・ドリリング | ||||
| 掘削管の種類 | 仕様 | 掘削深さ | ||
| 家庭用パイプ | 内側から厚くされた掘り管 | 42mm | 480m | |
| 50mm | 350m | |||
| 60mm | 250m | |||
| 線線型核孔管 | 55.5mm | 400m | ||
| 71mm | 290m | |||
| 89mm | 230m | |||
| DCDMA (ダイヤモンド・コア・ドリルメーカー協会) | 線線型核孔管 | | 440m | |
| 290m | |||
| 195m | |||
| 135m | |||
| 2穴を開ける角度 | 0°~360° | |||
| 3エンジン | モデル | パワー | スピード | 体重 |
| 電動エンジン | Y180L-4 | 22KW | 1470回転/分 | 体重は190kg |
| ディーゼルエンジン | 4L68 | 24KW | 1500回転/分 | 215kg |
| 4- ギレーター | ||||
| タイプ: 2 cilinders の水力給水機 縦軸を回転させ | ||||
| 穴の直径 | 80 | |||
| 縦軸の速度 | ||||
| 前向き回転 (R / min) | 58 101 160 221 234 406 640 885 | |||
| 逆回転 (R / min) | 46 183 | |||
| 縦軸の最大トルク | 3000NM | |||
| 縦軸の動力 | 600MM | |||
| 縦軸の最大持ち上げ能力 | 60KN | |||
| 縦軸の最大圧縮 | 100KN | |||
| 5リンチ | ||||
| 型: 惑星式ギアトランスミッション | ||||
| ワイヤロープ直径 | φ 14mm | |||
| 太鼓鋼鉄ロープの容量 | 45m (5層) | |||
| シングルロープの最大引き上げ力 | 30KN | |||
| ワイヤロープの上げ速度 | ||||
| ドラムの直線速度 | M / s) 0.45 0.785 1.24 1. 静止する71 | |||
6クラッチ | ||||
| 7液体システム | ||||
| (1) システム圧力 | ||||
| 定数圧力 | 8Mpa | |||
| 最大圧力 | 10MPa | |||
| 2) オイルポンプ | ||||
| タイプ | ギアオイルポンプ (cb-e25) | |||
| 移動 | 20ml / R | |||
| 定速 | 1500r / min | |||
| 定数圧力 | 16MPa | |||
| 最大圧力 | 20MPa | |||
| 8フレーム | ||||
| タイプ | スキッド型 (スライドベース付き) 460mm の移動距離の掘削装置 | |||
| 穴の距離に道を譲る | 260mm | |||
| 9掘削装置の全体的な寸法 | ||||
| 10掘削装置の重量 (電動機械を除く) | 約1300kg | |||
GY300水井掘削装置は,以下の特徴を持っています:
1自動水力給水装置を採用し,掘削効率を向上させる
2停止せずに掘削棒を交換することができます.
3集中式 ハンドル 操作が簡単 安全で信頼性がある
4掘削リグ,ポンプとディーゼルエンジンは,コンパクトな構造とスペースを節約するために,共通のベースフレームにインストールされています
5軽量で取り外しやすさがあり,平原や山岳地帯での運搬に適しています.
掘削装置には以下の特徴がある.
1掘削装置には多くの (8ギア) 回転速度段階と合理的な回転速度範囲があります.
2. 低回転速度,高いトルク,幅広いアプリケーション範囲,高速掘削および低速大型穴掘削の射線掘削に使用することができます.
32つの逆転速度で,穴内の事故を処理する際の労働強度は高くなく,昼間は安全です.
4掘削装置の設置電力は大きく,ディーゼルエンジンまたはモーターで装備することができます.
5掘削装置の構造は先進的で,配置は合理的で,操作は柔軟で信頼性があり,保守・修理も簡単です.
6穴穴は小容量で重量も軽く,離れる能力も良い.
7掘削リグの垂直シャフトは,掘削効率を向上させ,粘着などの事故を減らすのに有利である600mmの給餌距離を持っています.
8安定した移動,シンプルで信頼性の高い固定,高速掘削の良好な安定性,大きな穴開口距離.
9WOBメーターは,油で満たされた衝撃防止構造で,シンプルなスケール,正確な表示と長い使用寿命があります.
10掘削装置のチャックは水力ピン型で,信頼性のある固定で,アクティブな掘削パイプを損傷しません.
