商品の詳細:
お支払配送条件:
|
| タイプ: | 核掘削装置 | 電源タイプ: | ディーゼル |
|---|---|---|---|
| 使用: | 水井 | 電圧: | 220V/380V |
| サイズ (L*W*H): | 2700×950×1770mm | 体重: | 1150KG |
| 販売後サービス: | 海外 で 機械 の 修理 に 備え られ て いる エンジニア | 掘削直径: | 50~300mm |
| あく角度: | 0-360 | 適用する: | 土壌サンプリング、建築基礎、コアリングマシン |
| ハイライト: | 携帯用コア試すい機械,地質鋭い機械 |
||
200m深度トラクター搭載型水井戸掘削リグ/コア掘削機

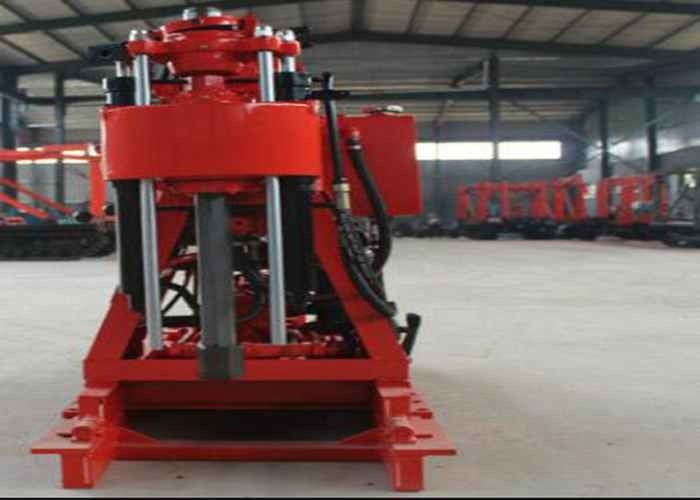

GK200 コア掘削リグ 紹介
油圧給進式の掘削リグは広く利用されており、高出力・高吊上荷重（2T）、大トルク伝達などを特徴としています。垂直六角スピンドルの回転速度は71r/min～825r/minの間で変化します。鉄道、水利、橋梁、ダム基礎などの建設における地質構造調査、地質コア掘削、グラウト、爆破、水井戸用の小孔掘削に適しています。地質構造に応じて、ダイヤモンドドリルビット、合金ドリルビット、鋼鉄ローラービットが利用可能です。
GK200 コア掘削リグ 機械パラメータ
| 掘削径 (mm) | 75,91,110,130,150,300 |
| 掘削深度 (m) | 200,150,100,70,50,30 |
| ドリルパイプ径 (mm) | 42,50 |
| 掘削角度 (°) | 90～75 |
| 装置サイズ (L * B * H) | 1730 * 860 * 1360 (mm) |
| リグ重量 (エンジンを除く) | 700 |
| 回転装置 | |
| スピンドル速度 (4段) (r/min) | 115,230,505,1010 |
| スピンドル移動量 (mm) | 450 |
| スピンドル無負荷上昇最大移動速度 (m/s) | 0.05 |
| スピンドル無負荷下降最大移動速度 (m/s) | 0.067 |
| スピンドル最大給進圧力 (KN) | 15 |
| スピンドル最大吊上力 (KN) | 25 |
| スピンドル最大出力トルク (KN・m) | 1.5 |
| ウインチアセンブリ | |
| ウインチ最大吊上力 (単線) | 20 |
| リール速度 (r/min) | 20,39,85,170 |
| リール周速 (m/s) | 0.172,0.345,0.738,1.476 |
| リール径 (mm) | 140 |
| ワイヤーロープ径 (mm) | 9.3 |
| ワイヤーロープ長 (m) | 40 |
| ブレーキ径 (mm) | 278 |
| ブレーキバンド幅 (mm) | 50 |
| オイルポンプ | |
| オイルポンプタイプ | YBC -20/125 |
| 定格圧力 (Mpa) | 12.5 |
| 定格流量 (ml/r) | 20 |
| 定格速度 (r/min) | 800-2500 |
| ディーゼルエンジンまたはモーター | |
| ディーゼルエンジン | 1115 |
| 定格出力 (KW) | 16.2 |
| 定格速度 (r/min) | 2200 |
| 定格圧力 (Mpa) | 12.5 |
| モータータイプ | Y160M - 4 |
| 定格出力 (KW) | 11 |
| 定格速度 (r/min) | 1460 |

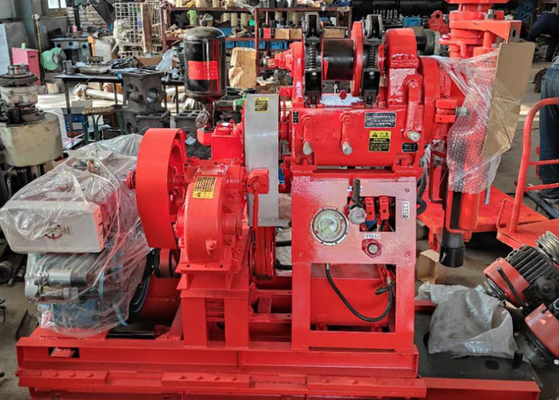

GK200 コア掘削リグ 製品特徴:
GK-200型掘削機は油圧式の軽量掘削機です。国勢調査、地球物理探査、道路・建築探査、小規模井戸掘削などに適しています。
1. 油圧自動給進機構を備え、掘削効率を向上させ、労働強度を軽減します。
2. ボールクランプ機構を採用し、ノンストップ逆転が可能で、操作が便利で、安全かつ信頼性があります。
3. ハンドルが集中しており、操作が便利です。穴底圧力計を装備しており、圧力を表示し、穴内部の状況を把握するのに便利です。
4. コンパクトな構造で、掘削リグ、ウォーターポンプ、動力源（ディーゼルまたはモーター）が同じベースに組み立てられており、設置面積が小さいです。軽量で、分解性が高く、移動が容易です。
GK200 コア掘削リグ 主な特徴:
1. 土壌、砂、硬岩などの地盤条件で非常に強力です。
2. 3種類のドリルビット（三翼ビット、合金ビット、ダイヤモンドビット）が選択可能で、軟盤・硬盤の両方を掘削でき、特にダイヤモンドドリルビットは硬岩掘削に効果的です。
3. 油圧制御システムにより、作業効率を大幅に向上させ、労力を節約します。
4. ホイールまたはトレーラーに搭載可能で、自動車やトラクターで簡単に牽引でき、輸送に便利です。
5. 動力源はディーゼルエンジンまたは電動モーターを選択可能です。
錦州石壇機械設備有限公司 主な製品：
空気圧掘削リグ / エア掘削リグ（ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 およびその他の空気圧水井戸掘削リグ）、クローラー式水井戸掘削リグ / トレーラー搭載型掘削リグ / 水井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコア掘削リグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル水井戸掘削リグ（ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 および 30衝撃掘削リグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機）、クローラー式トラックアンダーキャリッジ、掘削泥水ポンプ（BW150, BW160, BW200, BW250, BW850シリーズ掘削泥水ポンプ）、掘削用エアコンプレッサー、水井戸ドリルビット（PDCドリルビット、トライコーンビット、DTHボタンビット）、水井戸ドリルパイプ、掘削リグスペアパーツ（掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント）、トラックトランスポーター
高品質、プロフェッショナルなアフターサービス、ご注文をお待ちしております
