X-Y -1土テスト鋭い機械、構造のための土のテストの掘削装置

サービス要約

XY -1 土壌試験掘削機、建設用土壌試験掘削リグ 製品紹介 コアドリルは、大出力、大揚力、伝達トルクヘッドランプを特徴とする、広く適用可能な油圧式送りドリルです。六角垂直軸の速度は71r/minから790r/minまで変化します。工業および民間の建設、鉄道、橋梁、水力発電などの部門における工学地質探査、および小規模な井戸掘削に適しています。 1.1 用途 1.1.1 偵察、地球物理探査、道路および建築探査、発破孔およびその他の掘削工学における掘削に適しています。 1.1.2 合金、 鋼砂 および鋼鉄ドロップビットは、異なる地層に応じて選択できます。1.1.3 2〜9等級の砂質粘土および岩盤層...

今すぐ問い合わせる
今すぐ問い合わせる
サービス説明

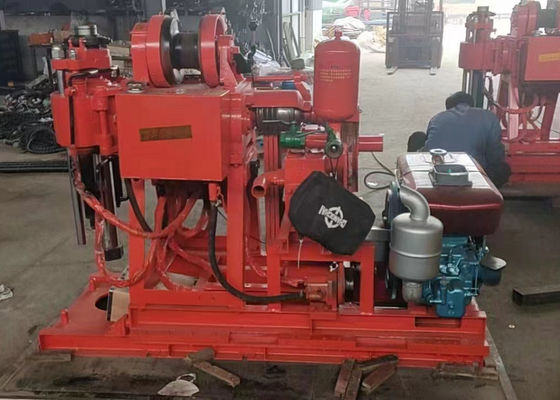

XY -1 土壌試験掘削機、建設用土壌試験掘削リグ


製品紹介


コアドリルは、大出力、大揚力、伝達トルクヘッドランプを特徴とする、広く適用可能な油圧式送りドリルです。六角垂直軸の速度は71r/minから790r/minまで変化します。工業および民間の建設、鉄道、橋梁、水力発電などの部門における工学地質探査、および小規模な井戸掘削に適しています。





1.1 用途



1.1.1 偵察、地球物理探査、道路および建築探査、発破孔およびその他の掘削工学における掘削に適しています。 1.1.2 合金、

鋼砂 および鋼鉄ドロップビットは、異なる地層に応じて選択できます。1.1.3 2〜9等級の砂質粘土および岩盤層を掘削できます。

1.1.4 定格掘削深度は100メートルとし、最深は120mを超えないものとします。

1.2 特徴

1.2.1 油圧式送り機構は、掘削効率を向上させ、労働強度を軽減できます。

1.2.2 ボールマウントされたカード祝福機構は、チャックを交換し、レバーを停止せずに実行でき、操作が簡単で、安全で信頼性があります。

1.2.3 孔内圧力計は圧力を表示し、孔内状況を把握しやすくします。

1.2.4 ハンドル集中、操作が簡単。

1.2.5 コンパクトです。ドリル、ウォーターポンプ、ディーゼルエンジンは同じベースに設置されており、占有面積が小さいです。

1.2.6 軽量で、分解が強く、取り外しが容易です。平地と山岳地帯で使用できます。

掘削リグ



掘削径(mm)
110 掘削深度(m)
100 100
42 掘削角度(°)
90〜75 装置サイズ(L * B * H)
1640* 1030 * 1440 (mm) リグ重量(エンジンを除く)
500 回転装置
スピンドル速度(4段)
(r/min) 142,285,570
スピンドル移動量(mm) 450
スピンドル無負荷揚力最大移動速度(m/s) 0.05
スピンドル無負荷落下最大移動速度(m/s) 0.067
スピンドル最大送り圧力(KN) 15
スピンドル最大揚力(KN) 25
スピンドル最大出力トルク(KN• m) 0.5
ウインチアセンブリ
ウインチ最大揚力(単線)(KN) 10
リール速度(r/min) 55,110,220
リール周速(m/s) 0.42,0.84 ,1.68
リール径(mm) 145
ワイヤロープ径(mm) 9.3
ワイヤロープ密度(m) 27
ブレーキ径(mm) 230
ブレーキバンド幅(mm) 50
ウォーターポンプ
ポンプタイプ 水平単気筒両作用
最大吐出量(モーター)(L/min) 95(77)
作業圧力(Mpa) 0.7
シリンダー径(mm) 80
ピストンストローク(mm) 100
最大許容圧力(Mpa) 1.2
オイルポンプ
オイルポンプタイプ ギアポンプ
公称圧力(Mpa) 12.5
定格流量(ml/r) 20
定格速度(r/min) 800-2500
ディーゼルエンジンまたはモーター
ディーゼルエンジン ZS1100
定格出力(KW) 12.1
定格速度(r/min) 2200
定格圧力(Mpa) 11




錦州石炭機械設備有限公司 主な製品:

空気圧掘削リグ / エア掘削リグ(ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500, ST-600,ST-800 およびその他の空気圧井戸掘削リグ。)、クローラー井戸掘削リグ / トレーラーマウント掘削リグ / 井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコアドリルリグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル井戸掘削リグ(ST-30,ST-50,XY-1A, XY-1B, XY-2, XY-2B,GK180, GK200, GY150, GY200 および 30衝撃ドリルリグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機)クローラー・トラック・アンダーキャリッジ、掘削泥水ポンプ(BW150,BW160,BW200,BW250,BW850 シリーズ掘削泥水ポンプ)、掘削空気圧縮機、井戸掘削ビット(PDCドリルビット, Triconeビット, DTHボタンビット)、井戸掘削パイプ、掘削リグスペアパーツ(掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント)、トラック運搬車

高品質、専門的なアフターサービス、ご注文をお待ちしております

X-Y -1土テスト鋭い機械、構造のための土のテストの掘削装置X-Y -1土テスト鋭い機械、構造のための土のテストの掘削装置X-Y -1土テスト鋭い機械、構造のための土のテストの掘削装置X-Y -1土テスト鋭い機械、構造のための土のテストの掘削装置X-Y -1土テスト鋭い機械、構造のための土のテストの掘削装置
サービスのカスタム属性

ハイライト

土のサンプル試験装置

,

土のテストの掘削装置

条件:
新しい
タイプ:
土のテストの掘削装置
電源タイプ:
ディーゼル
モデル番号:
XY-1
使用:
水井
電圧:
380V
パワー (w):
11kw
寸法:
2750*950*1600mm
体重:
810kg
証明:
ISO CE
掘削深さ:
150m
保証:
1年
