商品の詳細:
お支払配送条件:
|
| 製品名: | 土のテストの掘削装置機械 | 地質: | 土、石、ハード ロック |
|---|---|---|---|
| タイプ: | 携帯用タイプ | 適用する: | 別の分野の訓練 |
| 名前: | 核サンプル掘削装置 | 分: | 1セット |
| ハイライト: | ロックコアボール盤,地質鋭い機械 |
||

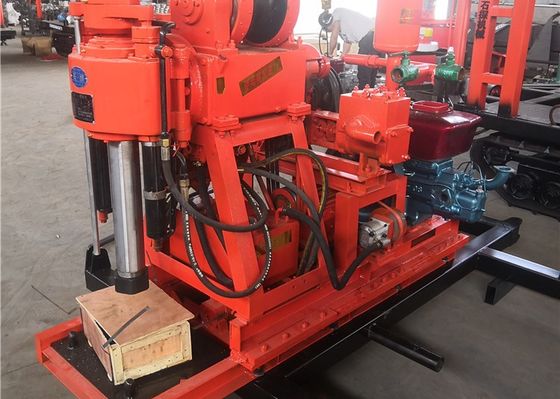

コアドリルリグマシン（150 m）、水井戸掘削、油圧掘削 XY-1A
XY-1A コアドリルリグ製品説明：
XY-1A コアドリルリグは、水井戸、地熱井戸、灌漑井戸、地質調査、鉱物探査、橋梁建設、地熱井戸、発破孔などの掘削に広く使用されています。
XY-1A コアドリルリグ技術パラメータ：
| 基本 | 掘削深度（m） | 150 |
| 掘削孔（mm） | 75-300 | |
| 最終孔（mm） | 75 | |
| ロッド径（mm） | 42/50 | |
| 掘削角度（度） | 75-90 | |
| サイズ（長さx幅x高さ）mm | 1710x8500x1340 | |
| 重量（kg） | 500 | |
| スピンドル | スピンドル速度（r/min） | 1010/790/470/295/140 |
| トラベル（mm） | 450 | |
| 最大圧力（kN） | 15 | |
| 揚力（kN） | 25 | |
| ホイスト | 最大揚力（kN） | 15 |
| ドラム速度（r/min） | 121/76/36 | |
| ドラム径（mm） | 140 | |
| ワイヤーロープ径（mm） | 9.1-12 | |
| ワイヤーロープ容量 | 35 | |
| ブレーキ径（mm） | 252 | |
| ブレーキバンド幅（mm） | 50 | |
| オイルポンプ | モデル | YB-20/125 |
| 定格圧力（Mpa） | 12.5 | |
| 流量（ml/r） | 20 | |
| 定格速度（r/min） | 1500 | |
| ディーゼルエンジン | モデル | ZS1105（18HP） |
| 公称速度（r/min） | 2200 | |
| 出力（Kw） | 13.3 |
XY-1A コアドリルリグ 適用
1. この掘削リグは、主に一般的な調査や特定の鉱床の探査、およびエンジニアリング地質探査などの掘削に使用されます。さまざまなコンクリート構造物の検査孔。
2. ダイヤモンド、合金、鋼鉄のドリルビットは、異なる地層に応じて掘削するために選択できます。
3. 最終孔径が75mmおよび46mmの場合、定格掘削深度はそれぞれ100mおよび180mであり、最大深度は各掘削深度の110％を超えてはなりません。定格開口径は110mmであり、最大開口径は150mmまで許容されます。
XY-1A コアドリルリグ 主な特徴
1. 油圧給餌機構を装備しており、掘削効率を向上させ、作業員の労働強度を軽減します。
2. 掘削リグはボールクランプ式クランプ機構と六角形駆動ドリルロッドを備えており、ロッドの逆転を停止せずに実行でき、高い作業効率、便利な操作、安全性と信頼性を備えています。
3. 孔底に圧力計を装備しており、孔内の状況を容易に制御するための圧力を表示します。
4. ハンドルの集中操作は便利です。
5. 掘削リグはコンパクトな構造、小型、軽量、強力な分解性を備えており、移設が容易で、平地または山岳地帯での作業に適しています。
垂直軸は八角形の構造を採用しており、高トルク伝達により適しています。
1. どのようなプロジェクトで作業しますか？
水井戸、ボーリング孔、探査コアリング、基礎杭打ち、発破孔、地熱プロジェクト、またはその他？
2. 希望する最大掘削深度。
100m、150m、200m、300m、またはその他の深度。
3. 必要とする最小および最大ボーリング孔径。
例：最大200mm、最小75mm。
4. 作業現場の地質条件（もしご存知であれば）。
土壌、泥、砂のような軟弱地盤？
硬い岩石のような硬盤？
晋州石壇機械設備有限公司 主な製品：
空気圧掘削リグ / エア掘削リグ（ST-180、ST-200、ST-260、ST-300、ST-350、ST-400、ST450、ST-450、ST-500、ST-600、ST-800 およびその他の空気圧水井戸掘削リグ）、クローラー水井戸掘削リグ / トレーラー搭載掘削リグ / 水井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコアドリルリグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル水井戸掘削リグ（ST-30、ST-50、XY-1A、XY-1B、XY-2、XY-2B、GK180、GK200、GY150、GY200 および 30衝撃掘削リグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機）クローラークローラーアンダーキャリッジ、掘削泥ポンプ（BW150、BW160、BW200、BW250、BW850シリーズ掘削泥ポンプ）、掘削空気圧縮機、水井戸ドリルビット（PDCドリルビット、トライコーンビット、DTHボタンビット）、水井戸ドリルパイプ、掘削リグスペアパーツ（掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント）、トラックトランスポーター
高品質、専門的なアフターサービス、ご注文をお待ちしております
