商品の詳細:
お支払配送条件:
|
| タイプ: | 水井掘削装置 | 電源タイプ: | ディーゼル |
|---|---|---|---|
| 使用: | 井戸、鉄道、コア試すい | 掘削深さ: | 100m |
| サイズ (L*W*H): | 1640×1030×1440mm | ドリル管の直径: | 42MM |
| 試錐孔の俯角: | 90°~75 | スピンドル速度: | 142、285、570（r/min) |
| モデル: | YBC-12/125 | 定格圧力: | 12.5MPa |
| モデル（ディーゼル機関）: | 1105 | 体重: | AROUND500KG |
| ハイライト: | 18kw井戸の掘削装置,井戸の鋭い装置18kw,試錐孔の井戸の掘削装置 |
||

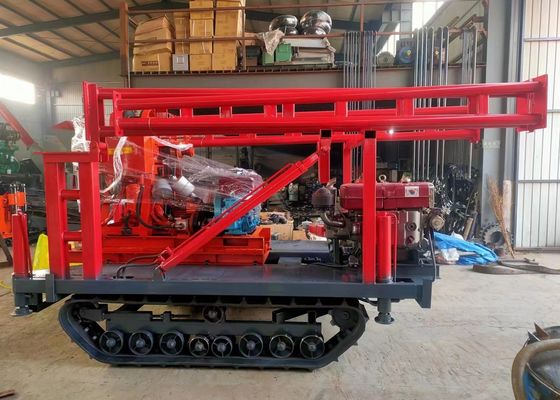

XY-1 小型ボーリング岩盤コア水井戸掘削リグ メーカー
用途 水井戸掘削リグ
XY-1掘削リグは、油圧フィードを備えた軽量の浅孔掘削機です。探査、
地球物理探査、道路・建築探査、小規模水井戸掘削などに適用されます。
水井戸掘削リグ 技術パラメータ
| 掘削リグ | |
| 掘削径 (mm) | 110 |
| 掘削深度 (m) | 100 |
| ドリルパイプ径 (mm) | 42 |
| 掘削角度 (°) | 90~75 |
| 機器サイズ (L * B * H) | 1640* 1030 * 1440 (mm) |
| リグ重量 (エンジンを除く) | 500 |
| 回転装置 | |
| スピンドル速度 (4速) (r/min) | 142,285,570 |
| スピンドル移動量 (mm) | 450 |
| スピンドル無負荷上昇最大移動速度 (m/s) | 0.05 |
| スピンドル無負荷下降最大移動速度 (m/s) | 0.067 |
| スピンドル最大送り圧力 (KN) | 15 |
| スピンドル最大揚力 (KN) | 25 |
| スピンドル最大出力トルク (KN・m) | 0.5 |
| ウインチアセンブリ | |
| ウインチ最大揚力 (単線) (KN) | 10 |
| リール速度 (r/min) | 55,110,220 |
| リール周速 (m/s) | 0.42,0.84 ,1.68 |
| リール径 (mm) | 145 |
| ワイヤーロープ径 (mm) | 9.3 |
| ワイヤーロープ密度 (m) | 27 |
| ブレーキ径 (mm) | 230 |
| ブレーキバンド幅 (mm) | 50 |
| ウォーターポンプ | |
| ポンプタイプ | 水平単気筒両作用 |
| 最大吐出量 (モーター) (L/min) | 95(77) |
| 作業圧力 (Mpa) | 0.7 |
| シリンダー径 (mm) | 80 |
| ピストンストローク (mm) | 100 |
| 最大許容圧力 (Mpa) | 1.2 |
| オイルポンプ | |
| オイルポンプタイプ | ギアポンプ |
| 公称圧力 (Mpa) | 12.5 |
| 定格流量 (ml/r) | 20 |
| 定格速度 (r/min) | 800-2500 |
| ディーゼルエンジンまたはモーター | |
| ディーゼルエンジン | ZS1100 |
| 定格出力 (KW) | 12.1 |
| 定格速度 (r/min) | 2200 |
| 定格圧力 (Mpa) | 11 |
| モータータイプ | Y160M - 4 |
適用効果の説明
錦州石壇機械設備有限公司 主な製品：
空気圧掘削リグ / エア掘削リグ (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 およびその他の空気圧水井戸掘削リグ)、クローラー水井戸掘削リグ / トレーラー搭載掘削リグ / 水井戸掘削リグ / 油圧ボーアウェル機 / 硬岩掘削装置 / ダイヤモンドコアドリルリグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル水井戸掘削リグ (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 および 30衝撃ドリルリグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機)、クローラートラックアンダーキャリッジ、掘削泥ポンプ (BW150, BW160, BW200, BW250, BW850シリーズ掘削泥ポンプ)、掘削エアコンプレッサー、水井戸ドリルビット (PDCドリルビット、トライコーンビット、DTHボタンビット)、水井戸ドリルパイプ、掘削リグスペアパーツ (掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント)、トラックトランスポーター
高品質、専門的なアフターサービス、ご注文をお待ちしております
