商品の詳細:
お支払配送条件:
|
| 製品名: | 建設 Xy-1a エンジニアリング 掘削リグ 130 メートル ダイヤモンドコーリング | 穴径: | カスタマイズ |
|---|---|---|---|
| 掘削深さ: | 150メートル | 電圧: | 380V |
| 適用する: | 井戸の訓練、地質調査 | OEM: | 受け入れられる |
| 電源タイプ: | ディーゼル | 保証: | 1年 |
| 体重: | 500KG | 直径: | カスタマイズ |
| ハイライト: | 掘削装置の高速の設計,XY-1A工学掘削装置,高速設計の地質掘削装置 |
||

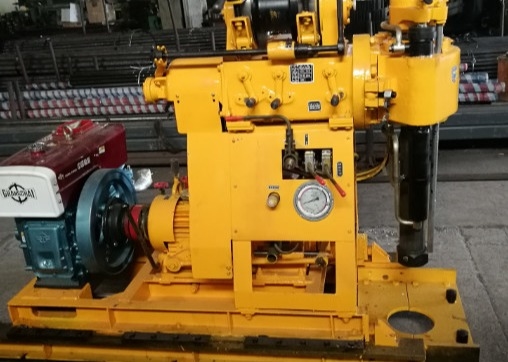

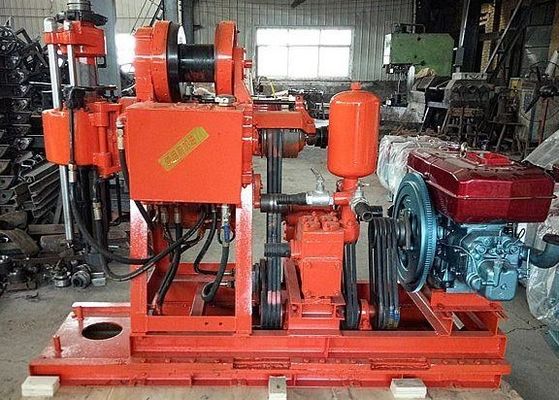

建設工学 小型ボーリング XY-1A 地質掘削リグ
XY-1A 地質掘削リグ はじめに
ディーゼルエンジンは1105、18馬力、スライドストロークは350mm、ウォーターポンプ圧力は1.2MPa、ウインチ揚力は10kN、重量は500kgです。XY-1A掘削リグは、油圧給進式のポータブル掘削機です。
XY-1A 地質掘削リグ 技術データ
| 掘削径 (mm) | 75,91,110,130,150 |
| 掘削深度 (m) | 150,100,70,50,30 |
| 削岩機径 (mm) | 42,43 |
| 掘削角度 (°) | 90～75 |
| 装置サイズ (L * B * H) | 1700 * 780 * 1274 (mm) |
| リグ重量 (エンジンを除く) | 540 |
| 回転部 | |
| 主軸回転数 (4段) (r/min) | 140,295,470,790,1010 |
| 主軸ストローク (mm) | 450 |
| 主軸無負荷揚程最大移動速度 (m/s) | 0.05 |
| 主軸無負荷落下最大移動速度 (m/s) | 0.067 |
| 主軸最大送り圧力 (KN) | 15 |
| 主軸最大揚力 (KN) | 25 |
| 主軸最大出力トルク (KN・m) | 0.5 |
| ウインチアセンブリ | |
| ウインチ最大揚力 (単線) (KN) | 11 |
| リール回転数 (r/min) | 36,76,121 |
| リール周速 (m/s) | 0.31,0.66,1.05 |
| リール径 (mm) | 140 |
| ワイヤーロープ径 (mm) | 9.3 |
| ワイヤーロープ密度 (m) | 35 |
| ブレーキ径 (mm) | 252 |
| ブレーキバンド幅 (mm) | 50 |
| ウォーターポンプ | |
| ポンプタイプ | 水平単気筒両作用 |
| 最大吐出量 (モーター) (L/min) | 95(77) |
| 作業圧力 (Mpa) | 0.7 |
| シリンダー径 (mm) | 80 |
| ピストンストローク (mm) | 100 |
| 最大許容圧力 (Mpa) | 1.2 |
| オイルポンプ | |
| オイルポンプタイプ | ギアポンプ |
| 公称圧力 (Mpa) | 12.5 |
| 定格流量 (ml/r) | 20 |
| 定格速度 (r/min) | 800-2500 |
XY-1A 地質掘削リグ 特徴:
1. 油圧給進機構は、掘削効率を向上させ、労働強度を軽減します。
2. 掘削リグには、6面アクティブドリルロッドを備えたボールマウントカードブレッシング機構が装備されています。この実用新案は、停止および落下ロッドなしで実行できます。また、高い作業効率、便利な操作、安全性、信頼性の利点があります。
3. ホール圧力計は圧力を表示し、穴の中の状況を把握しやすくします。
4. ハンドル集中、簡単な操作。
5. コンパクトで小型、軽量、分解性に優れ、取り外しが容易です。平地や山岳地帯で使用できます。
錦州石灘機械設備有限公司 主な製品：
空気圧掘削リグ / エア掘削リグ (ST-180, ST-200, ST-260, ST-300, ST-350, ST-400, ST450, ST-450, ST-500, ST-600, ST-800 およびその他の空気圧井戸掘削リグ)、クローラー井戸掘削リグ / トレーラーマウント掘削リグ / 井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコア掘削リグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル井戸掘削リグ (ST-30, ST-50, XY-1A, XY-1B, XY-2, XY-2B, GK180, GK200, GY150, GY200 および 30衝撃掘削リグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機)、クローラー走行装置、掘削泥水ポンプ (BW150, BW160, BW200, BW250, BW850シリーズ掘削泥水ポンプ)、掘削用エアコンプレッサー、井戸掘削ビット (PDCドリルビット、トライコーンビット、DTHボタンビット)、井戸掘削管、掘削リグスペアパーツ (掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント)、トラックトランスポーター
高品質、専門的なアフターサービス、ご注文をお待ちしております
