商品の詳細:
お支払配送条件:
|
| 製品名: | XY-1Aコア掘削リグ | 電源タイプ: | ディーゼル/13.3kw |
|---|---|---|---|
| モデル番号: | XY-1A | ドリルの深さ: | 150m |
| 使用: | 水井 | 色: | 黄色、黄色またはあなたの要求として |
| 適用する: | 地質調査 | あく角度: | 90 ~75° |
| 掘削直径: | カスタマイズ | サイズ: | 1100*600*500mm、600*650*2330mm、 |
| 保証: | 12ヶ月 | 販売後サービス: | ビデオ技術サポート |
| ハイライト: | 岩が多い層のダイヤモンドの穿孔機の装備,150メートルのダイヤモンドの穿孔機の装備,油圧中心のダイヤモンドの掘削装置 |
||

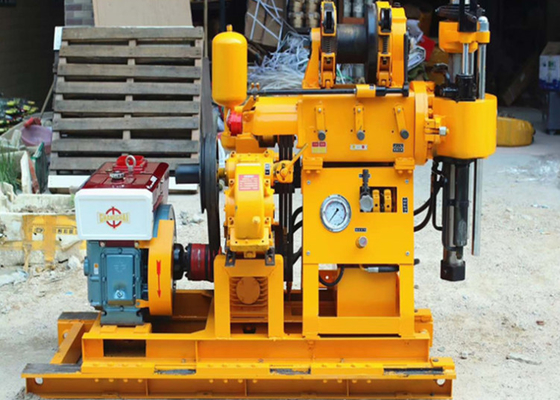

鉱山探査コア 掘削リグ 150メートル深さ BW 160泥ポンプ
XY-1A 核掘削リグ私は紹介
この種の掘削リグは,家庭井戸の掘削,掘削産業井戸の掘削と掘削調査の地質サンプリング,SPTサービスなどに広く使用されています.顧客の要求に応じて50-200mmまたはより大きい.
XY-1A 核掘削リグ技術詳細
| Xy -1 掘削装置 | 穴の直径 | mm | 150 |
| 掘削深さ | m | 150 | |
| 掘削管の直径 | mm | 42 | |
| 穴の傾き | ° | 90°75° | |
| リグの寸法 (L×B×H) | mm | 1640×1030×1440 | |
| ドリル重量 (エンジンを除く) | 体重 | 500 | |
|
バイロスコープ
|
スピンドル速さ (三ブロック) | r/min | 142,285,570 |
| スピンドル移動 | mm | 450 | |
| 最大移動速度 | m/min | 3 | |
| 垂直最大供給力 | KN 関連品 | 15 | |
| 垂直最大起力 | KN 関連品 | 25 | |
| ウインドラス | 持ち上げ能力 (単速ロープ) | KN 関連品 | 10 |
| ドラム速度 | r/min | 55,110,220 | |
| ドラムの周回速度 | m/s | 0.42,0.84,1.68 | |
| ドラム直径 | mm | 145 | |
| ワイヤロープ直径 | mm | 9.3 | |
| ロープの重さ | m | 27 | |
|
ブレーキの直径
|
mm | 230 | |
| ブレーキ帯の幅 | mm | 50 | |
| 水ポンプ | ポンプタイプ | 横軸単気筒 二重作用 | |
| 最大移動量 |
L/分 |
95(77) | |
|
最大許容圧
|
MPa | 1.2 | |
| 作業圧 | MPa | 1.2 | |
| シリンダー直径 | mm | 80 | |
| オイルポンプ | ポンプタイプ | ギアポンプ | |
| パワー | KW | 16.2 | |
| 定数圧力 | MPa | 12.5 | |
| モータータイプ | YBC-12/125 | ||
| 移動 | L/r | 12 | |
| 定速 | r/min | 2000 |
XY-1Aコアドリリングリグ メインフューチャー
1最終穴の直径がそれぞれ75mmと46mmである場合,名目穴の深さはそれぞれ100mと180mである.最大穴の深さは各穴に掘られた深さの110%を超えない.最大許容された穴の直径は150mmです.
2水力補給装置により 掘削効率が向上し 労働力も減少します
3装置は,上側の球状のマウスホルダーメカニズムと,停止せずに交換できる六角駆動の掘削棒を装備しており,高効率で安全で信頼性があります.
4穴の底に圧力計を設置し,穴内の圧力を制御します. 5. コンパクトな構造,小容量,軽量,高度な取り外しやすさ輸送が容易で平原や山岳地帯での運用に適しています.
探査掘削はどのように行われますか?
パッドフォークを取り出すためにリッチの右ハンドルを移動し,穴を開けたパイプを取り出し,コアチューブを設置掘削ツールを掘削穴の上部に上げます.変形直径の関節の溝が入口に近いとき,この装置は直径を調整し,パッドフォークを使用して,ブロックし,リフターを取り除く.
掘削 に は,掘削 糸 を 地面 に 沈め て 特殊 な 泥 を 注入 する こと が あり,岩石 の 断片 や ガス の サンプル を 地面 に 持ち出せる.潜在 的 な 鉱山 を 特定 する ため に,複数の 場所 で 掘り出さ れる 必要 が あり ます.
Jinzhou Shitan Machinery Equipment Co., Ltd. 主な製品
パネウマティックドリリングリグ / 空気ドリリングリグ (ST-180,ST-200,ST-260,ST-300,ST-350,ST-400,ST450,ST-450,ST-500,ST-600,ST-800その他 パネウマティック水井ドリリングリグ) Crawler Water Well Drilling Rig / Trailer Mounted Drilling Rig / Water Well Drilling Rig / Hydraulic Borewell Machine / Hard Rock Drilling Equipment / Diamond Core Drill Rig / Geological Drilling Rig / Soil Testing Drilling Rig / Portable Water Well Drilling Rig（ST-30，ST-50，XY-1A,XY-1B,XY-2,XY-2B,GK180,GK200,GY150,GY200と30の衝撃掘削機,ZLJシリーズトンネル掘削機および他の地質掘削機) クローラー・トラック・アンダーキャラ,掘削泥ポンプ ((BW150,BW160"BW200,BW250,BW850シリーズ 掘削泥ポンプ),掘削空気圧縮機,水井掘削ビット ((PDC掘削ビット,トライコーンビット,DTHボタンビット),水井掘削パイプ,掘削装置の部品 (掘削棒), 掘削棒の関節, 箱管, 箱管の結合, コアチューブ, コアチューブ結合, リフター, 自動ドロップハンマー, サンプラー, SPTツール, レンチフォーク, パッドフォーク, ロック関節), Track Transporter
良い品質,プロフェッショナルなアフターセールスサービス,注文を歓迎
