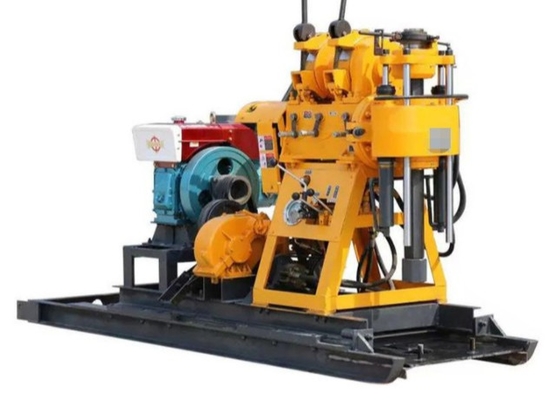

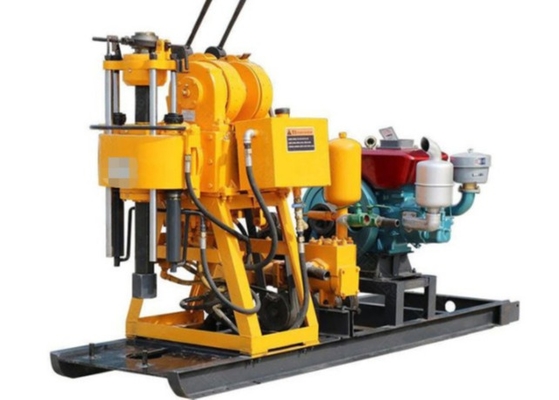

150メートル地質工学掘削機 鉱物探査コア掘削リグ





 XY-1A探査コア掘削リグの紹介



XY-1a掘削リグは、油圧フィードポータブル掘削リグであり、工業および民間の建物、鉄道、水力発電、交通、橋梁、ダム基礎などの建物の工学的地質探査に適しています。平野または丘陵地帯での作業に適しています。トレーラー構造を備えているか、操縦性の高いトラックシャーシに搭載されています。



 XY-1A探査コア掘削リグ パラメータ



技術パラメータ
項目
パラメータ
掘削深度
150m
ドリルパイプ径
Φ42mm

垂直軸速度
正転:61;163;338;654
逆転:45
垂直軸トルク
1200Nm
垂直軸の揚力
25KN
垂直軸の送り力
20KN
垂直軸ストローク
500mm
垂直軸貫通穴径
Φ46mm
ホイスト単線最大揚力
15KN
ワイヤーロープ径
Φ9.3mm
ブースト速度
0.2;0.52;1.05;2.06m/s
電源構成
モーターY160M-4(11KW)
ディーゼルエンジンS1100(12.1KW)
寸法(長さ×幅×高さ)
1450×970×1280mm
重量(電源を除く)
500kg


 XY-1A探査コア掘削リグ 利点



(1)油圧フィードによる簡単な操作と高効率
(2)ボールチャックと駆動ロッドとして、スピンドルが再点灯している間にノンストップ回転を完了できます
(3)底孔の圧力計を観察でき、坑井の状態を簡単に制御できます
(4)レバーが近く、操作が便利で、安全で信頼性が高い

(5)コンパクトなサイズと軽量で、組み立て、分解、輸送が簡単で、平野や山岳地帯に適しています。
(6)八角形の断面スピンドルはより多くのトルクを与えることができます。



 XY-1A コア掘削リグ 適用範囲



(1)地質探査、工学地質調査、コンクリート構造物の各種調査孔。
(2)ダイヤモンドビット、硬質金属ビット、鋼鉄ショットビットは、異なる層に合わせて選択できます。
(3)定格掘削深度は、直径75mmのビットを使用した場合100m、直径46mmのビットを使用した場合180mです。

掘削深度は容量の110%を超えてはなりません。許容される初期孔の最大直径は150mmです。



掘削リグのメンテナンスポイント



掘削リグが短時間停止する場合、打撃装置の内部に堆積物が侵入するのを防ぐために、少量の空気圧を供給する必要があります。掘削リグが長期間停止する場合、打撃装置を坑底から1〜2m持ち上げて固定する必要があります。



錦州石灘機械設備有限公司 主な製品:

空気圧掘削リグ / エア掘削リグ(ST-180、ST-200、ST-260、ST-300、ST-350、ST-400、ST450、ST-450、ST-500、ST-600、ST-800およびその他の空気圧井戸掘削リグ)、クローラー井戸掘削リグ / トレーラー搭載掘削リグ / 井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコア掘削リグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル井戸掘削リグ(ST-30、ST-50、XY-1A、XY-1B、XY-2、XY-2B、GK180、GK200、GY150、GY200および30衝撃掘削リグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機)クローラートラックアンダーキャリッジ、掘削泥ポンプ(BW150、BW160、BW200、BW250、BW850シリーズ掘削泥ポンプ)、掘削空気圧縮機、井戸掘削ビット(PDCドリルビット、トライコーンビット、DTHボタンビット)、井戸掘削パイプ、掘削リグスペアパーツ(掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント)、トラックトランスポーター

高品質、専門的なアフターサービス、ご注文をお待ちしております

150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力

150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力

150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力

150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力150メートルコアドリルリグ 地理技術エンジニア 鉱物探査 22HP馬力




























サービスのカスタム属性

ハイライト

装備150メートルの穿孔機の

,

geoの技術エンジニアの穿孔機の装備

,

150メートルのミネラル調査の掘削装置

製品名:
XY-1A 地質核掘削装置
電源タイプ:
ディーゼル/13.3kw
モデル番号:
XY-1A
ドリルの深さ:
150m
使用:
水井
色:
黄色、赤またはあなたの要求として
適用する:
地質調査
あく角度:
90 ~75°
掘削直径:
カスタマイズ
サイズ:
1100*600*500mm、600*650*2330mm、
保証:
12ヶ月
販売後サービス:
ビデオ技術サポート
