商品の詳細:
お支払配送条件:
|
| 製品名: | xy-1a エンジニアリング 掘削装置 | 電源タイプ: | ディーゼル/13.3kw |
|---|---|---|---|
| モデル番号: | XY-1A | ドリルの深さ: | 150m |
| 使用: | 井戸 | 色: | 黄色、黄色またはあなたの要求として |
| 適用する: | 地質調査 | あく角度: | 90 ~75° |
| あく直径: | カスタマイズ | サイズ: | 1100*600*500mm、600*650*2330mm、 |
| 保証: | 12ヶ月 | 販売後サービス: | ビデオ技術サポート |
| ハイライト: | 150mmの穴径工学掘削装置,掘削装置を設計する個人的な使用 |
||

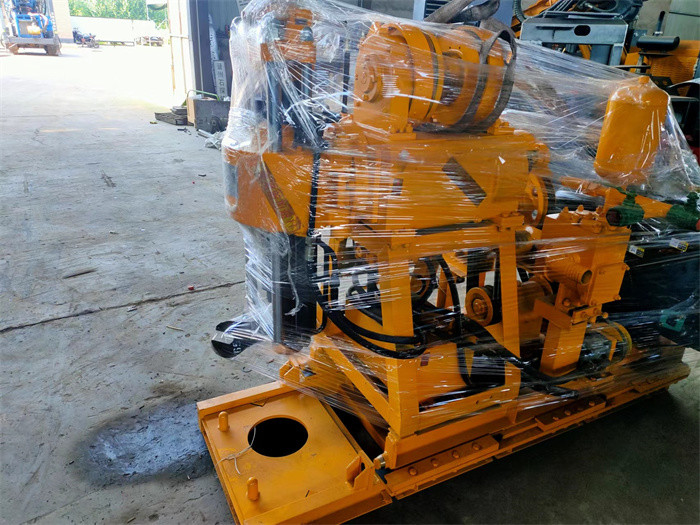

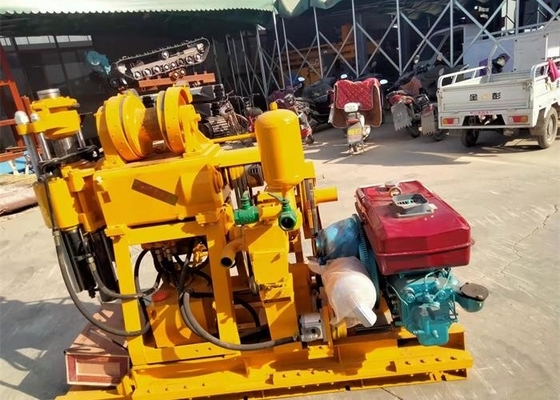

XY-1A 150 メートル 水井工学掘削リグ
XY-1A エンジニアリング・ドリリング・リグ私は紹介
小型の掘削装置は,家庭井戸,掘削産業井戸,掘削調査地質採取,SPTサービスなどに広く使用されています.顧客の要求に応じて50-200mmまたはより大きいXY-1Aの掘削装置は主に地質学的な一般調査と探査,道路と高層ビルディングの基礎探査,コンクリート構造の穴,川堤,地温中央エアコンなど
XY-1A エンジニアリング・ドリリング・リグパラメータ
| Xy -1 掘削装置 | 穴の直径 | mm | 150 |
| 掘削深さ | m | 150 | |
| 掘削管の直径 | mm | 42 | |
| 穴の傾き | ° | 90°75° | |
| リグの寸法 (L×B×H) | mm | 1640×1030×1440 | |
| ドリル重量 (エンジンを除く) | 体重 | 500 | |
|
バイロスコープ
|
スピンドル速さ (三ブロック) | r/min | 142,285,570 |
| スピンドル移動 | mm | 450 | |
| 最大移動速度 | m/min | 3 | |
| 垂直最大供給力 | KN 関連品 | 15 | |
| 垂直最大起力 | KN 関連品 | 25 | |
| ウインドラス | 持ち上げ能力 (単速ロープ) | KN 関連品 | 10 |
| ドラム速度 | r/min | 55,110,220 | |
| ドラムの周回速度 | m/s | 0.42,0.84,1.68 | |
| ドラム直径 | mm | 145 | |
| ワイヤロープ直径 | mm | 9.3 | |
| ロープの重さ | m | 27 | |
|
ブレーキの直径
|
mm | 230 | |
| ブレーキ帯の幅 | mm | 50 | |
| 水ポンプ | ポンプタイプ | 横軸単気筒 二重作用 | |
| 最大移動量 |
L/分 |
95(77) | |
|
最大許容圧
|
MPa | 1.2 | |
| 作業圧 | MPa | 1.2 | |
| シリンダー直径 | mm | 80 | |
| オイルポンプ | ポンプタイプ | ギアポンプ | |
| パワー | KW | 16.2 | |
| 定数圧力 | MPa | 12.5 | |
| モータータイプ | YBC-12/125 | ||
| 移動 | L/r | 12 | |
| 定速 | r/min | 2000 |
XY-1A エンジニアリング・ドリリング・リグの特徴
1水力補給装置により 掘削効率が向上し 労働力も減少します
2リグは,上側の球状のマハブを保持するメカニズムと,シャットダウンせずに交換できる六角ケリーで装備されており,高効率で安全で信頼性があります.
3穴の下の圧力計が設置され,穴内の状態を制御するために圧力を表示します.
4コンパクトな構造,小容量,軽量,高度な脱ぎ取り,輸送が容易で,平原や山岳地帯での操作に適しています.
遺跡調査と土壌調査の違いは?
敷地調査または土壌調査は,建設計画のある敷地内の地下状態に関する情報を得るため行われます.土壌探査は,その場所の天然土壌堆積物のプロファイルの決定からなる.土壌のサンプルを採取し,土壌の工学特性を決定する.
核管の設置
パッドフォークを取り出すためにリッチの右ハンドルを移動し,穴を開けたパイプを取り出し,コアチューブを設置掘削ツールを掘削穴の上部に上げます.変形直径の関節の溝が入口に近いとき,この装置は直径を調整し,パッドフォークを使用して,ブロックし,リフターを取り除く.
