商品の詳細:
お支払配送条件:
|
| Product Name: | Sample Coring SPT 150 Meters Depth Portable Crawler Mounted Drill Rig | Power Type: | Diesel / 13.3kw |
|---|---|---|---|
| Model Number: | XY-1A | Drill depth: | 150m |
| Usage: | Water Well | Color: | Yellow,Yellow or as your rquest |
| Application: | Geological Exploration | Drilling angle: | 90 ~75° |
| Drilling Diameter: | Customized | Dimensions: | 1100*600*500mm, 600*650*2330mm, |
| Warranty: | 12 months | After-sales service provided: | video technical support |
| ハイライト: | サンプル芯を取るクローラーによって取付けられる掘削装置,150meters深さのクローラーによって取付けられる掘削装置,クローラーは試錐孔の訓練のための装置を取付けた |
||

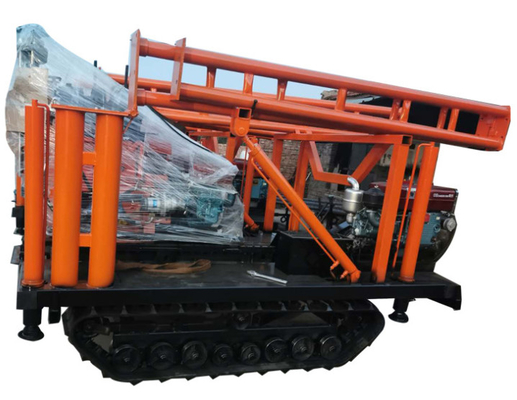

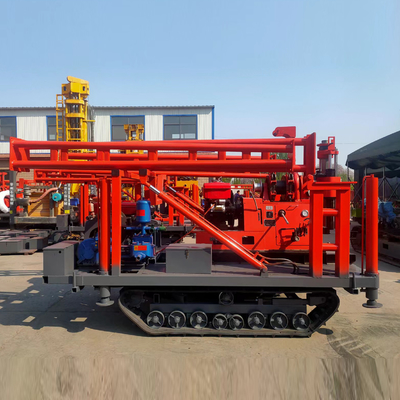

サンプルコアリングSPT 150メートル深度ポータブルクローラーマウントドリルリグ
XY-1Aクローラーマウントドリルリグ紹介
XY-1Aドリルリグは、油圧フィードポータブルドリルリグで、掘削深度150メートル、穴径150mmです。油圧給進、高速、高トルクベルト、ポンプ付き携帯性を備えた一種です。工業および民間の建物の工学的地質探査、鉄道、水力発電、交通、橋梁、ダム基礎などの建物に適しています。
XY-1Aクローラーマウントドリルリグ技術データ
| ドリル | スイベルヘッド | ||
|
掘削深度
|
最大150m |
スピンドル速度
|
1010,790,470,295,140(r/min) |
|
穴径
|
最大150m | スピンドルストローク | 450mm |
| ドリルロッド径 | 42mm | スピンドル引き込み | 最大15KN |
| 角度範囲 | 90-75 | スピンドル吊り上げ能力 | 最大25KN |
| オイルポンプ | ウォーターポンプ | ||
| モデル | YBC-12/125 | モデル | 水平往復単動ピストンポンプ |
| 定格圧力 | 12.5Mpa | 作動圧力 | 最大1.25Mpa |
| 流量 | 8ml/r | ||
| 定格速度 | 1500r/min | ||
| ホイスト | 動力（ディーゼル） | ||
| 最大吊り上げ能力 | 15KN | モデル（ディーゼルエンジン） | ZS1105 |
| ホイストドラム回転数 |
121,76,36(r/min)
|
定格出力 | 12.1KW |
| ドラム径 | 140mm | 定格速度 | 2200r/m |
| 重量 | 約600KG | ||
| サイズ | 1620*970*1560mm | ||
XY-1Aクローラーマウントドリルリグの利点
1.掘削効率を向上させ、労働強度を軽減する油圧自動給進機構を備えています。
2.チャックの代わりにボールカードクランプ機構を採用し、ノンストップバーを実現でき、操作が簡単で、安全で信頼性があります。
3.ホイストにはフレームが装備されており、二重支持スター構造を形成し、強い衝撃に耐えることができます。
4.垂直軸箱の4セットのベアリング位置決めにより、回転体が砂利層や小石層などの複雑な地質条件に対応できる十分な剛性を確保しています。
5.この機械はテーパークラッチを採用しており、大きな伝達トルク、便利な操作、メンテナンスフリーという特徴があります。
XY-1Aクローラーマウントドリルリグの用途
XY-1Aドリルリグは、主に地質一般調査および探査、道路および高層ビル基礎探査、コンクリート構造物の各種穴、河川堤防、地熱セントラルエアコンなどに使用されます。XY-1シリーズは、土木建築、鉄道、水力発電、高速道路、橋梁、ダムなどのプロジェクトにおける地質工学探査掘削に最も適したスピンドルコア地質掘削リグです。
コアチューブ - コアリングツール
1.シングルレイヤーコアチューブ
シングルパイプ掘削ツールは構造が簡単で加工が便利です。硬質合金および鋼粒子掘削用の一般的なコアリングツールです。シングルパイプ掘削ツール内のフラッシング液は、ドリルパイプによってコアパイプに送られます。コアの頂部に直接フラッシュするドリルアクセサリーと、コアパイプの回転によって引き起こされるコアへの衝撃と摩擦は、コアの摩耗が非常に容易であるため、比較的完全で安定した地層にのみ適用されます。
2.ダブルコアチューブ
ダブルレイヤーコアチューブは、元のコアチューブ（外管）にコア含有管（内管）を追加して形成されます。掘削中に内管が回転するかどうかによって、ダブルアクティングとシングルアクティングの2つのタイプに分けられます。
ダブルレイヤーダブルアクティングコアチューブ（ダブルアクティングダブルチューブ）- 外管が回転し、内管も回転します。
ダブルレイヤーシングルアクティングコアチューブ（シングルアクティングダブルチューブ）- 外管は回転しますが、内管は回転しません。
ダブルレイヤーコアチューブは、フラッシング液のコアへのスクラウディング効果を分離できます。ダブルアクティングダブルパイプは振動分離なしの水分離で、軟弱で緩く侵食されやすい地層に使用されます。シングルアクティングダブルパイプは水と振動を分離できます。基本的に、シングルアクティングダブルパイプドリルのドリルアクセサリーはダイヤモンド掘削に使用されます。
錦州石壇機械設備有限公司 主な製品：
空気圧ドリルリグ / エア掘削リグ（ST-180、ST-200、ST-260、ST-300、ST-350、ST-400、ST450、ST-450、ST-500、ST-600、ST-800およびその他の空気圧井戸掘削リグ）、クローラー井戸掘削リグ / トレーラーマウントドリルリグ / 井戸掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコアドリルリグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル井戸掘削リグ（ST-30、ST-50、XY-1A、XY-1B、XY-2、XY-2B、GK180、GK200、GY150、GY200および30衝撃ドリルリグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機）クローラー・トラック・アンダーキャリッジ、掘削泥ポンプ（BW150、BW160、BW200、BW250、BW850シリーズ掘削泥ポンプ）、掘削空気圧縮機、井戸掘削ビット（PDCドリルビット、トライコーンビット、DTHボタンビット）、井戸掘削パイプ、掘削リグスペアパーツ（掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント）、トラックトランスポーター
高品質、専門的なアフターサービス、ご注文をお待ちしております
