| 製品名: | ST 260の井戸の掘削装置 | 掘削深さ: | 260メートル |
|---|---|---|---|
| 掘削直径: | 105～260mm | 販売後サービス: | ビデオ技術サポート |
| 保証: | 24ヶ月 | 電源タイプ: | ディーゼル |
| 色: | 黄色、赤くおよび青 | 体重: | 6t |
| ロータリーヘッドストーク: | 3.4m～6.0m | 定数電源: | 55-132KW |
| 選択用アクセサリー: | 77KW | リグの重量: | 4m×1.7m×2.2m |
| 空気圧: | 16-55m³/分 | ||
| ハイライト: | クローラーによって取付けられる掘削装置77kw,260Mのクローラーによって取付けられる掘削装置,77kw空気の掘削装置 |
||

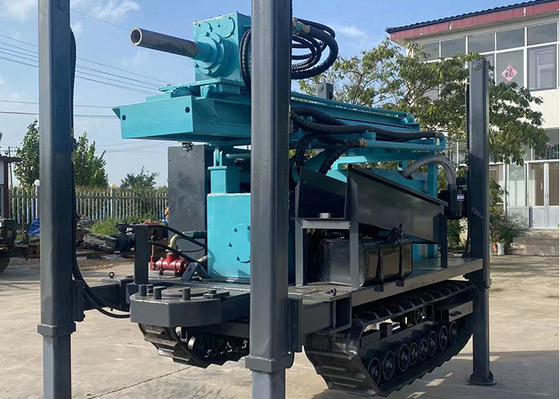

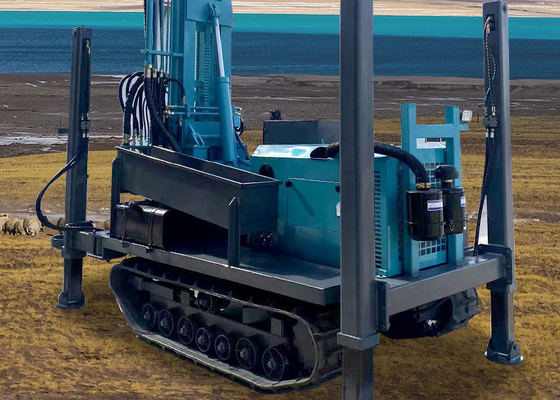

ST 260 水井掘削リグ 大型空気圧機械
ST 260 水井掘削リグ 製品説明
ST-260掘削リグは、特に山岳地帯や岩盤層での取水に適しています。空気圧式水井掘削機は、エアコンプレッサーと組み合わせて使用し、泥ポンプやフォームポンプを追加することもできます。ドリルロッド、ハンマー、ロックドリルビットなどの異なる掘削工具を使用する必要があります。同時にエアコンプレッサーを購入したい場合は、掘削深度と直径をお知らせください。適切な推奨を行います。
ST 260 水井掘削リグ技術情報
| 掘削深度 | 260m |
| 穴径 | φ105-260mm |
| 一回の推進長 | 6.6m |
| 作業圧力 | 1.7-3.0MPa |
| 空気消費量 | 17-35m³/min |
| ロッド長 | 1.5m, 2m, 3m, 6m |
| ロッド径 | φ76, φ89, φ102, φ114 |
| 揚力 | 24T |
| 回転トルク | 8500-11000N.m |
| 回転速度 | 40-70r/min |
| ディーゼルエンジン | Yuchai |
| エンジン出力 | 85Kw/2200rpm |
| 走行速度 | 0-2.5 Km/h |
| 登坂能力 | 30° |
| 重量 | 9000kgs |
| 寸法 | 5900x2000x2850mm |
| 用途 | 複雑な地質条件：岩、泥、砂など |
| 掘削方法 | トップドライブ油圧回転・推進、DTH掘削または泥ポンプ掘削 |
| DTHハンマー | 4インチ、5インチ、6インチ、8インチドリルハンマーまたはCIR110、130、150、170 |
製品の利点
これは高効率で多機能なダウンザホール水井掘削装置であり、水井、農業灌漑井、地熱井、その他のタイプの井戸穴の掘削に使用できます。山岳地帯や岩盤層の水源プロジェクトに特に適しています。
システム。ブランドディーゼルは2段階のエアフィルターシステムで保護されており、エアコンプレッサーからのクリーンな空気も直接使用できます。
空気圧掘削リグは多機能で、異なる地質に適したさまざまな構成があります。カスタマイズを受け付けており、良いアイデアがあればご連絡ください。エンジニアがお客様の要望を実現するお手伝いをします。プラットフォームをトラック搭載シャーシに搭載することも可能です。
お客様のために何ができますか？
Q: オリジナルメーカーですか？ A:はい、建設機械のメーカーであり、全シリーズ製品を取り揃えています。
Q: どのような支払い条件が受け入れられますか？ A:通常、T/Tで対応できます。
Q: 納期はどうですか？ A:入金後7日。
Q: 保証期間はどうですか？ A:出荷後12ヶ月、エンジンは6ヶ月。
Q: 最低注文数量はどうですか？ A:MOQは1セットです。
Q: お客様のブランドを製品に貼り付けることはできますか？ A:OEM注文を歓迎します。
中庭掘削の注意事項
1. 井戸の深さが妥当かどうかを検討する
まず、地下にケーブル、下水道などの施設がないか調査し、不必要な損傷を避ける必要があります。
2. 利便性、健康などの問題を考慮する必要があります。
井戸を掘削した後、少量の炭を袋に入れて井戸に投げ込み、井戸の底で圧力をかけて有害物質を吸収します。水が出たら、少数の小魚を入れます。これは水質安全性をテストする良い方法です。
3. 井戸は深すぎないようにする必要があります。地面より上にあり、レンガや石で塞ぐ必要があります。カバーがあると、汚れが落ちるのを防ぎ、人々がより安全に感じ、不必要な危険を回避できます。
水井掘削作業の注意事項
1. 掘削ユニットは、まず穴を掘り、サンプルを採取し、掘削断面構造図（ヒストグラム）を作成する必要があります。
2. ヒストグラムによると：地質構造、上部パイプとフィルターパイプを製造し、掘削直径は300mm以上とする。
3. 井戸が掘削され、パイプが敷設された後、充填材の裏込め量は1.8〜2.0 m³とし、井戸管壁の外側が70mm以上であることを確認する必要があります。フィルター材は不純物のない珪質砂利です。小石の粒度（20〜40mm）に応じて混合するのが最適です。充填中は、材料を手動で層ごとに供給する必要があります。フィルター材を機械的に裏込めしたり、土を井戸に投入したりすることは厳禁です。砂利充填方法：一般的に、砂利充填には循環水または静水を使用します。フィルター材の充填量と高さが計画と大きく異なる場合は、原因を特定し、適切に対処し、充填結果を記録してください。
4. 井戸完成後、井戸管は垂直で傾いていないこと。
5. 井戸管のポリエチレンプラスチック管壁は厚さ8mmです。井戸管は掘削フィルターを採用しています。掘削穴は18〜20mmで、掘削率は25％以上です。井戸管は重ね合わせ、フィルター画面を固定する必要があります。井戸管の重ね合わせにはネジ接合を採用し、掘削φ8mm穴、取り付けφ10mmネジ。フィルター画面のメッシュは約25メッシュで、フィルター画面は2層で巻かれています。
晋州石壇機械設備有限公司 主な製品：
空気圧掘削リグ / エア掘削リグ（ST-180、ST-200、ST-260、ST-300、ST-350、ST-400、ST450、ST-450、ST-500、ST-600、ST-800およびその他の空気圧水井掘削リグ）、クローラー水井掘削リグ / トレーラーマウント掘削リグ / 水井掘削リグ / 油圧ボーリングマシン / 硬岩掘削装置 / ダイヤモンドコアドリルリグ / 地質掘削リグ / 土壌試験掘削リグ / ポータブル水井掘削リグ（ST-30、ST-50、XY-1A、XY-1B、XY-2、XY-2B、GK180、GK200、GY150、GY200および30衝撃ドリルリグ、ZLJシリーズトンネル掘削リグおよびその他の地質掘削機）クローラー・トラック・アンダーキャリッジ、掘削泥ポンプ（BW150、BW160、BW200、BW250、BW850シリーズ掘削泥ポンプ）、掘削エアコンプレッサー、水井掘削ビット（PDCドリルビット、トライコーンビット、DTHボタンビット）、水井掘削パイプ、掘削リグスペアパーツ（掘削ロッド、掘削ロッドジョイント、ケーシングパイプ、ケーシングカップリング、コアチューブ、コアチューブカップリング、リフター、自動ドロップハンマー、サンプラー、SPTツール、レンチフォーク、パッドフォーク、ロックジョイント）、トラック輸送機
高品質、専門的なアフターサービス、ご注文を歓迎します
